SLK-S509R-嵌入式动环监控一体机
- 产品概述
- 技术参数
- 订购信息
- 应用案例
- 产品尺寸
- 相关下载

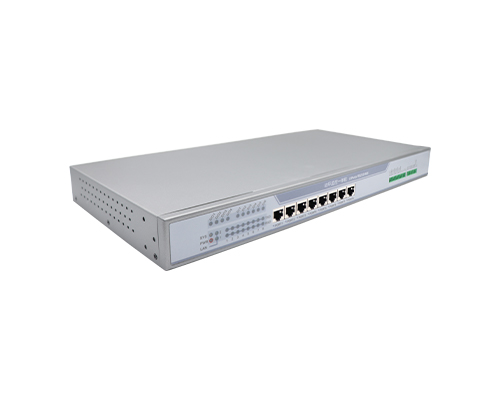

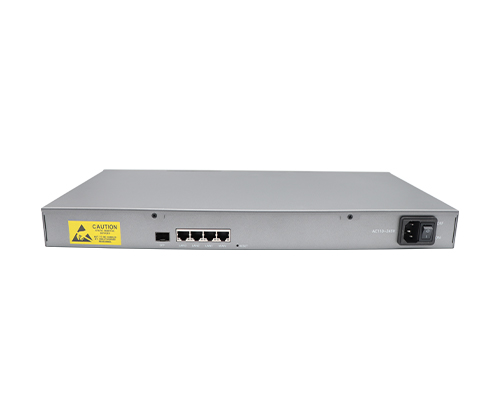

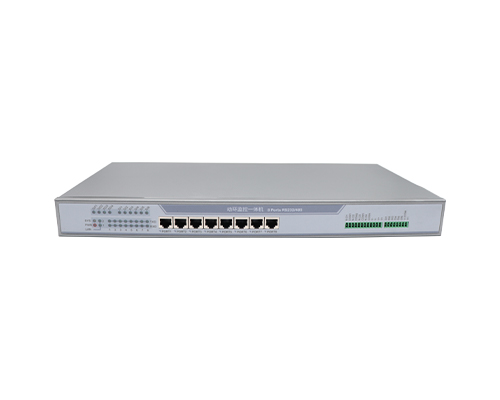

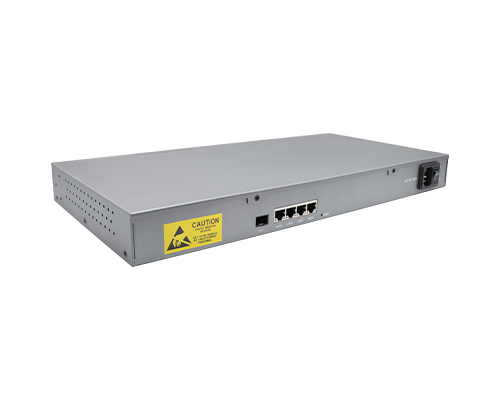

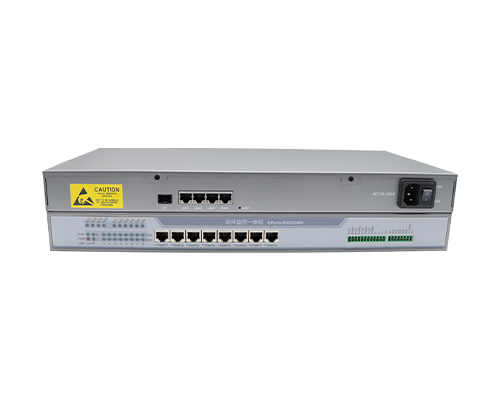

赛诺联克（SERIALLINK）SLK-S509R是一款多功能，多协议的，软硬件一体的嵌入式动环监控一体主机：4核1.8GHZ 工业级CPU，8Gb RAM,板载64GB存储空间，采集数据可以保存2年以上；丰富的硬件接口：8路RS232/485串口，6路DI，4路DI，带12V电源输出。嵌入Linux操作系统，内置动环监控采集软件，无需上位机软件即可采集供配电、UPS、蓄电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、视频、服务器、路由器、交换机等进行集中采集监控管理，并通过短信、电话、邮件、声光、微信进行报警。
SERIALLINK动环监控一体机产品已广泛应用在：智能数字交通、智能电网、供应链自动化、生产工业自动化、交换机/路由器软件调试、交换机/路由器生产过程中的老化测试、机房环境监控等领域。
产品特点
●4核心工业级别CPU,主频高达1.8GHZ
●8Gb工业级DDR3内存，64GBeMMC存储
●3个100M/1000MLAN口，1个100M/1000M WAN口，每路可配置成独立的LAN/WAN口
●1个100/1000MSFP光口
●8路R232/485串口，每路串口带12V电源输出
●每路串口带TVS保护
●每路串口带ESD保护
●6路DI开关量输入，带12V电源输出
●4路DO开关量输出，带12V电源输出
●多种工作模式:TCP server,TCPClient,UDP Server,UDP Client,Modbus RTU 转Modbus TCP Server 等工作模式
●支持WEB参数设置，监控状态查看
●支持SNMPV1，V2，V3协议设备管理
●支持TR069远程设备管理
●标准1U机架式安装
技术参数
|
硬件参数 |
|
|
产品名称 |
嵌入式动环监控一体机 |
|
型号 |
SLK-S509R |
|
CPU |
四核64bit，1.8GHZ CPU |
|
内存 |
8GB RAM,8M Flash |
|
接口 |
|
|
SFP光口 |
1个1.25GSFP光口，支持标准光纤模块 |
|
以太网接口口 |
LAN口数量:3个LAN口 |
|
WAN口数量:1个WAN口 |
|
|
速率：100/1000 Mbps, auto MDI/MDIX |
|
|
连接器:8-pin RJ45 |
|
|
保护： 2.4 kV built-in |
|
|
默认IP:192.168.0.233 |
|
|
串口性能 |
|
|
串口 |
串口数量:8 |
|
连接器:RJ45接口 |
|
|
信号: RS-232:TxD/RxD/ GND RS-485-2w: A, B |
|
|
串口参数 |
数据位: 5, 6, 7, 8 停止位: 1, 1.5, 2 校验位: None, Even, Odd, Space 波特率: 300bps to 115200 kbps |
|
串口保护 |
RS232/485带15 kV ESD保护 |
|
RS232/485带TVS保护 |
|
|
RS-485终端电阻: 120 Ω |
|
|
串口引脚定义 |
|||||||||||||||||||||||
|
串口带电输出 |
8路RJ45串口,第7,8脚+12V输出，电源负4,5脚与RS232共地 |
||||||||||||||||||||||
|
串口引脚定义 |
RS232-(TXD,RXD,GND),RS485-(A,B引脚) |
||||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||||||||||||||||
|
A(RS485) |
B(RS485) |
TXD |
GND（共地） |
GND（共地） |
RXD |
V+（12V） |
V+(12V) |
||||||||||||||||
|
开关量定义 |
|||||||||||||||||||||||
|
开关量输出 |
4路常开输出,2路12V电源输出 |
||||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
||||||||||||
|
NO1 |
COM1 |
NO2 |
COM2 |
NO3 |
COM3 |
NO4 |
COM4 |
12V- |
12V- |
12V+ |
12V+ |
||||||||||||
|
开关量输入 |
6路开关信号输入,1路12V电源输出 |
||||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||||||||||||||||
|
DI1 |
DI2 |
DI3 |
DI4 |
DI5 |
DI6 |
12V- |
12V+ |
||||||||||||||||
|
定义 |
开关量采集IP端口为3022，可以使用默认IP192.168.0.233+3022端口虚拟串口，然后使用标准的MODBUS-RTU进行读或者写操作 |
||||||||||||||||||||||
|
IP端口分配 |
||||||||
|
串口1 |
串口2 |
串口3 |
串口4 |
串口5 |
串口6 |
串口7 |
串口8 |
开关量 |
|
4001 |
4002 |
4003 |
4004 |
4005 |
4006 |
4007 |
4008 |
3022 |
|
每个串口对应为一个端口号，可通过虚拟串口为COM口 |
||||||||
|
Modbus |
|
|
Modbus 功能 |
可以通过Modbus TCP 访问8口Modbus RTU串口设备 |
|
软件参数 |
|
|
动环软件性能 |
可以采集各种配电、UPS、蓄电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、视频、服务器、路由器并通过短信、电话、邮件、声光、微信进行报警 动环软件适配市面上99%以上的品牌设备 |
|
软件性能 |
工作协议: TCP Server(默认), TCP Client,UDP Server，UDP Client， Modbus RTU to Modbus TCP Server |
|
数据格式:RAW(数据透传)默认，Telnet 协议 |
|
|
配置方式: Web 配置 |
|
|
物理参数 |
|
|
材质尺寸 |
材质: 铁质 |
|
标准1U机架，440*221*44（单位：MM） |
|
|
带安装配件尺寸,483.6*231*44(单位：MM) |
|
|
温度 |
工作温度: -35 to 85°C (-40 to 167°F) |
|
存储温度: -40 to 85°C (-40 to 167°F) |
|
|
相对湿度： 5 to 95% |
|
|
电源 |
输入电压: AC100-250V 输出电压: DC12V/6A（整机功耗） |
|
重量 |
净重：3KG |
|
毛重：3.5KG |
|
|
保修 |
2年 |
订购信息
|
订购信息 |
||
|
品牌 |
订购信号 |
描述 |
|
赛诺联克
|
SLK-S509R |
动环监控采集一体机，不带动环软件 4核心 1.8GHZ CPU，8Gb RAM，64GB eMMC 8路 RS232/485串口，带12V电源输出 6路DI，4路DO带12V电源输出 |
|
SLK-S509R-S
|
动环监控采集一体机，根据需求定制动环监控软件 4核心 1.8GHZ CPU，8Gb RAM，64GB eMMC 8路 RS232/485串口，带12V电源输出 6路DI，4路DO带12V电源输出 |
|
应用案例
产品尺寸
相关下载
- Serillink SLK-S509R 1U机架式动环监控一体机产品规格书 [2024-06-17] | 直接下载
