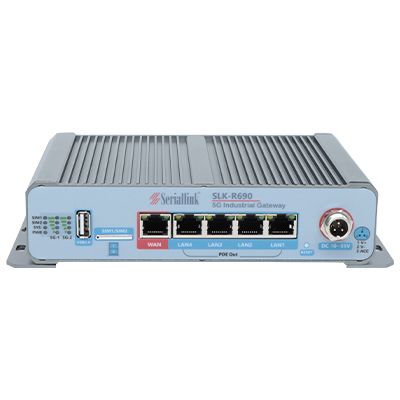

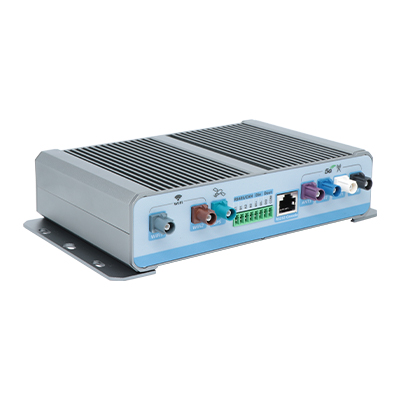

产品介绍
SLK-R690采用工业级专用通信处理器,Qualcomm四核心1.8GHZ CPU、1路工业级5G无线模块,LINUX嵌入式实时操作系统,支持2路NANO SIM卡接口,5路100/1000M 以太网接口,2路双频WiFi FAKRA天线接口,4合一5G mini FAKRA天线接口,1路独立GPS, GLONASS, BeiDou, Galileo and QZSS导航,1路CAN总线,1路RS485接口,1路RS232接口,DC9-55V供电。
已广泛应用于自助服务终端、智能电网、智能交通、智能家居、金融、供应链自动化、工业自动化、智能建筑、消防、环保、气象、数字医疗、农业、林业、水、煤炭、石化等领域。商用乘用车后装,工程车,矿车,客车等领域。
产品特点
●高通四核高性能CPU,主频高达1.8GHZ
●工业级DDR3内存8Gb,可工作在-45~90度
●大容量存储空间高达4GB
●大功率WiFi6,2*2MIMO 2.4G&5.8G总速率高达1800M/bps,FAKRA天线接口
●5路10/100/1000M以太网,每个口都可以设置成WAN口
●多种5G版本可选,支持SA,NSA组网模式,mini FAKRA天线接口
●4路1000M LAN口可选POE48V供电输出
●POE供电能力支持IEEE 802.3 af,,IEEE 802.3 at标准
●全铝机身,优良的导热设计,工作环境支持-40-85度,满足7*24小时工作
●电源支持9-55VDC输入,防反接,防浪涌保护
●网口支持防浪涌,防静电 保护
●独立多模导航,可选支持惯性导航,FAKRA天线接口
技术参数
硬件架构 |
|
CPU |
Qualcomm 四核1.8G CPU |
Each core has NEON SIMD DSP |
|
Dynamic frequency scaling 动态频率调整 |
|
Secure boot安全启动 |
|
RAM |
DDR3 8Gb |
eMMC |
4GB |
操作系统 |
LINUX内核4.4版本,支持Docker容器 |
高通方案5G模块,型号:SLK-R690-CN,适应中国大陆地区 |
||
5G芯片 |
高通SDX62 |
|
5G协议版本 |
3GPP Release 16 |
|
频段支持 |
5G/4G/3G |
|
5G |
Sub-6G |
N1/28/41/78/79 |
4G |
LTE-FDD |
B1/3/5/8 |
4G |
LTE-TDD |
B34/38/39/40/41 |
3G |
WCDMA |
B1/8 |
MIMO |
NR DL 4*4MIMO: n1/41/78/79 |
|
LTE DL 4*4MIMO: B1/41 |
||
5G组网模式 |
同时支持SA独立组网,NSA非独立组网模式 |
|
理论带宽 |
• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL • NR NSA非独立组网:Max. 3.5Gbps DL / Max. 555Mbps UL • LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL • WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL 上述数值为理论值,实际速度受制于当地网络环境以及SIM卡套餐 |
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
5G模块数量 |
内置5G模块数量 1个,1个二合一外置NANO SIM 卡槽, (其中一个共用内部ESIM卡) |
|
GNSS |
GPS/GLONASS/Galileo/BeiDou/QZSS(依附于5G模块),共用5G天线 |
|
天线接口定义 |
ANT1-5G-MAIN主天线(发送,接收) ANT2-5G-DIV分级接收天线(接收) ANT3-5G-MIMO1天线(接收) ANT4-5G-MIMO2 天线(发送,接收) |
高通方案5G模块,型号:SLK-R690-EU主推型号,适应大多数国家 |
||
5G芯片 |
高通SDX62 |
|
5G协议版本 |
3GPP Release 16 |
|
频段支持 |
5G/4G/3G |
|
5G |
Sub-6G |
N1/ 3/ 5/ 7/ 8/ 20/ 28/ 38/ 40/ 41/ 71/ 75/ 76 /77/ 78 |
4G |
LTE-FDD |
B1/B3/B5/B7/B8/B20/B28/B32 |
4G |
LTE-TDD |
B38/B40/B41/B42/B43 |
3G |
WCDMA |
B1//5/8 |
MIMO |
NR DL 4*4MIMO: N1/ 3/ 7/ 38/ 40/ 41/ 77/ 78 |
|
NR UL 2*2MIMO: N38/ 40/ 41/ 77/ 78 |
||
5G组网模式 |
同时支持SA独立组网,NSA非独立组网模式 |
|
理论带宽 |
• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL • NR NSA非独立组网:Max. 3.5Gbps DL / Max. 555Mbps UL • LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL • WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL 上述数值为理论值,实际速度受制于当地网络环境以及SIM卡套餐 |
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
5G模块数量 |
内置5G模块数量 1个,1个二合一外置NANO SIM 卡槽, (其中一个共用内部ESIM卡) |
|
天线接口定义 |
ANT1-5G-MAIN主天线(发送,接收) ANT2-5G-DIV分级接收天线(接收) ANT3-5G-MIMO1天线(接收) ANT4-5G-MIMO2 天线(发送,接收) |
高通方案5G模块,型号:SLK-R690-NA适应北美地区 |
||
5G芯片 |
高通SDX62 |
|
5G协议版本 |
3GPP Release 16 |
|
频段支持 |
5G/4G/3G |
|
5G |
Sub-6G |
N2/ 5/ 7/ 12/ 13/ 14/ 25/ 26/ 29/ 30/ 38/ 41/ 48/ 66/ 70/ 71/ 77/ 78 |
4G |
LTE-FDD |
B2/B4/B5/B7/B12/B13/B14/B17/ B25/B26/B29/B30/B66/B71 |
4G |
LTE-TDD |
B38/B41/B42/B43/B46 (LAA) / B48 |
3G |
WCDMA |
- |
MIMO |
NR DL 4*4MIMO: N2/ 5/ 7/ 12/ 13/ 14/ 25/ 26/ 29/ 30/ 38/ 41/ 48/ 66/ 70/ 71/ 77/ 78 |
|
NR UL 2*2MIMO: N38/ 41/ 48/ 77/ 78 |
||
5G组网模式 |
同时支持SA独立组网,NSA非独立组网模式 |
|
理论带宽 |
• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL • NR NSA非独立组网:Max. 3.5Gbps DL / Max. 555Mbps UL • LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL • WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL 上述数值为理论值,实际速度受制于当地网络环境以及SIM卡套餐 |
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
5G模块数量 |
内置5G模块数量 1个,1个二合一外置NANO SIM 卡槽, (其中一个共用内部ESIM卡) |
|
天线接口定义 |
ANT1-5G-MAIN主天线(发送,接收) ANT2-5G-DIV分级接收天线(接收) ANT3-5G-MIMO1天线(接收) ANT4-5G-MIMO2 天线(发送,接收) |
独立导航 |
|
GNSS引擎 |
GPS, GLONASS, 北斗, Galileo ,QZSS |
LAN |
内建LNA放大器 |
支持频段 |
GPS L1 C/A: 1575.42 MHz Galileo E1: 1575.42 MHz QZSS L1: 1575.42 MHz GLONASS L1: 1602.5625 MHz BeiDou B1: 1561.098 MHz |
搜星 |
Tracking: 48 Fast Acquisition: 2 |
水平定位精度 |
Autonomous: < 1.5 m CEP |
垂直定位精度 |
Without Aid: < 0.1 m/s |
TTFF (without AGNSS) |
Cold Start: < 32 s Warm Start: < 25 s Hot Start: < 2 s |
接受灵敏度 |
Acquisition: -145 dBm Tracking: -162 dBm Reacquisition: -152 dBm |
协议 |
NMEA 0183 |
WIFI性能 |
|
执行标准 |
支持IEEE802.11ac/ax(WIFI6) |
天线支持 |
5 GHz: 2x2/80 MHz 2.4 GHz: 2x2/40 MHz |
输出功率 |
大功率WiFi输出性能 2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下 2x2 5GHz 802.ax/11a/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下 |
接收增益 |
@802.11AX条件下, 2.4G接收增益14DB @802.11AX条件下, 5.8G接收增益13DB |
频段 |
2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频 |
WIFI速率 |
2x2 MU-MIMO板载WiFi 2.4GHz最高可达 574Mbps,TCP数据最高可达400Mbps |
2x2 MU-MIMO板载WiFi 5GHz最高可达 1201Mbps,TCP数据最高可达800Mbps |
|
调制技术 |
802.11b: DSSS (DBPSK / DQPSK / CCK) 802.11a/g: OFDM (BPSK / QPSK / 16-QAM / 64-QAM) 802.11ax/ac/n: OFDM (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM)/1024-QAM |
WiFi软件功能 |
修改SSID,信道切换 支持AP模式 客户端模式(桥接模式) MESH 组网(开发中) |
路由性能 |
|
路由默认IP |
192.168.2.1 |
防火墙功能 |
开启或者关闭防火墙 端口转发 DMZ主机 黑白名单 |
VPN功能 |
L2TP 客户端 OPENVPN客户端 IPSEC 客户端 WireGuardk客户端 |
网络备份 |
5G蜂窝网络,WAN口,WiFi桥接等可设置互为备份 |
设备管理 |
支持标准TR069客户端 支持标准SNMP V1,V2,V3客户端 |
DDNS支持 |
支持DDNS域名服务客户端 |
二次开发 |
支持Docker容器 |

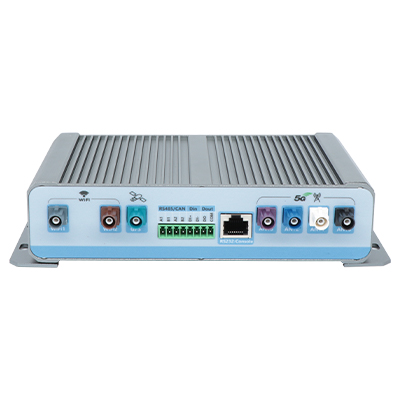

接口 |
|
LAN/WAN口 |
5个1000M网口,默认配置:4个LAN口,1个WAN口 |
4个LAN口可选POE48V输出 |
|
浪涌:差模2KV/50A,共模4KV/100A 静电:接触放电±4KV,空气放电±8KV |
|
WiFi天线接口 |
二脚FAKRA接口,外接2.4G&5.8G双频WI-FI天线 |
5G天线接口 |
四脚 mini FAKRA接口,外接5G天线 |
GPS天线接口 |
1脚FAKRA接口,外接GPS天线 |
串口 |
1路RS232口,RJ45接口。信号:TXD,RXD,GND,波特率支持最高921600bps 1路RS485接口,端子接口。信号:A,B 第二路RS485口与1路CAN总线(可选)复用,端子接口,信号:CAN-H,CAN-L |
SIM卡槽 |
第一路为标准NANO SIM抽屉式卡槽 第二路为内部eSIM卡与外置NANO SIM抽屉式卡槽共用 默认第二路为外置NANO SIM 卡槽,eSIM卡为选配,供特殊场景应用 |
RESET按钮 |
1个RESET按钮,在SYS灯常亮情况下,顶住此按钮10秒可恢复出厂设置 |
LED指示灯 |
PW 电源指示灯,外接电源上电即亮 |
SYS 系统状态指示灯,系统启动中闪烁,系统启动完成常亮,SYS常亮代表CPE系统启动正常 |
|
4G网络指示灯,当5G模块工作在4G网络模式下,此灯常亮,否则不亮 |
|
5G网络指示灯,当5G模块工作在5G网络模式下,此灯常亮,否则不亮 |
|
蜂窝网络信号强度指示灯:包括工作在5G,4G模式下 |
电源接口 |
|
输入电压 |
9~55VDC宽电压输入,3PIN端子型接口,左边为电源负极,右边为电源正极 中间为接大地接口 |
电源保护 |
浪涌:共模 4KV/100A,支持防反接保护 |
功率 |
默认不带POE输出,功率24W最大,提供12V/2A或者24V/1A电源适配器 当用12V供电时,电流建议在12V/2A左右 带标准POE48V输出版本,提供52V/3A 156W电源适配器 4网口支持802.3AF/AT,每个口支持最大30W功率输出 |
物理性能 |
|
工作温度 |
储存温度: (-40°C to 95°C) |
工作温度: (-45°C to 75°C) |
|
相对湿度 |
95% |
尺寸 |
L*S*H: |
安装 |
挂壁耳朵安装 |
重量 |
净重:556g |
包装重量:987g |
|
证书 |
CCC,CE,FCC,RHOS |
其他信息 |
|
保修 |
2年 |
包装包含 |
5G CPE路由器、电源适配器,螺丝安装件,多功能组合天线,网线,合格证,使用说明书(PDF版本可选) |
订购信息
产品型号 |
|
SLK-R690-CN |
国内全网通, 标配5G智能组合天线(5G天线+WI-FI天线) 12V/2A电源适配器 |
SLK-R690-EU |
欧洲版本,适应大多数国家和地区 标配5G智能组合天线(5G天线+WI-FI天线) 12V/2A电源适配器 |
SLK-R690-NA |
北美版本,适应北美国家和地区 标配5G智能组合天线(5G天线+WI-FI天线) 12V/2A电源适配器 |
SLK-R690-CN(POE) |
国内全网通,标配5G智能组合天线(5G天线+WI-FI天线) 支持POE48V输出,配52V/3A电源适配器 |
SLK-R690-EU(POE) |
欧洲版本,适应大多数国家和地区 标配5G智能组合天线(5G天线+WI-FI天线) 支持POE48V输出,配52V/3A电源适配器 |
SLK-R690-NA(POE) |
欧洲版本,适应大多数国家和地区 标配5G智能组合天线(5G天线+WI-FI天线) 支持POE48V输出,配52V/3A电源适配器 |
选配 |
GPS,CAN功能单独可选 |
应用案例

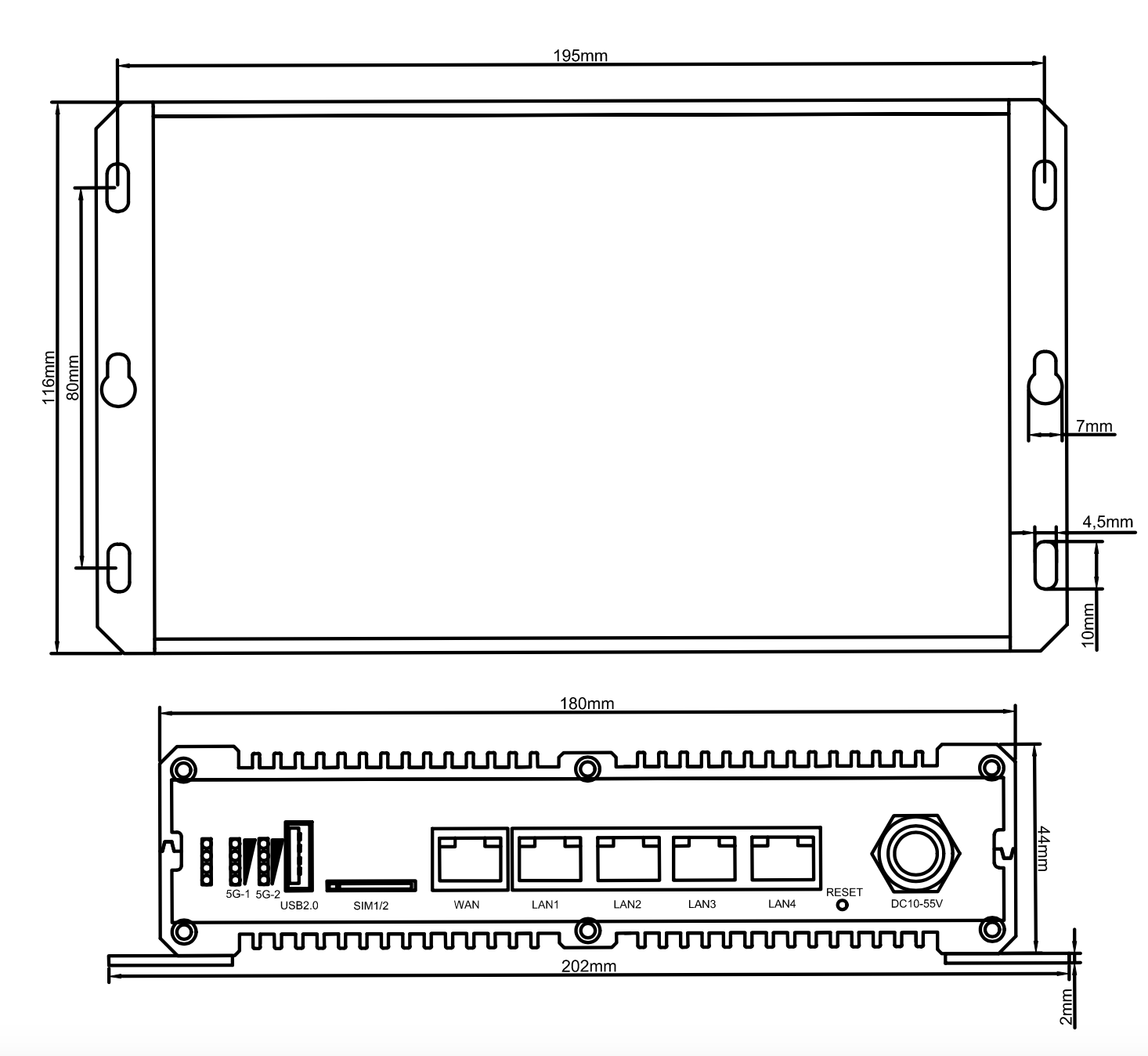

产品尺寸
