SLK-S502-X-动力环境监控主机
- 产品概述
- 技术参数
- 订购信息
- 应用案例
- 产品尺寸
- 相关下载

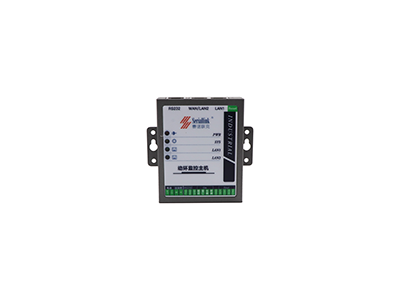

赛诺联克（SERIALLINK）SLK-S502-X动力环境主机，提供1路RS232串口，一路RS485串口，4路DI，2路DO，2路10/100/1000M网口，可以采集1路温湿度，1路漏水，1路门磁，一路延误等传感器。通过专有协议，与动力环境监控平台通信。本产品还支持对分散的，低速的串口设备数据转换成TCP协议，工作模式支持TCP服务端模式、TCP客户端模式、UDP模式，Modbus RTU转Modbus TCP Server等工作模式，允许用户软件通过TCP加端口号访问串行设备。动力环境监控主机还支持标准的SNMP，TR069协议对设备进行管理，支持在线状态查看，远程重启，远程固件升级等功能。
●2路自适应10/100/1000M以太网
●1路R232串口(接口为RJ45)
●1路RS485串口（接口为端子）
●4路数字量DI输入
●2路数字量DO输出，继电器输出
●485带TVS，ESD
●RS232串口带ESD保护
●多种工作模式： TCP server ,UDP工作模式,TCP客户端模式，Modbus RTU转Modbus TCP Server模式
●定制云平台主动上报通信协议
●支持WEB和Telnet 两种配置方式
●宽电压：DC9-28V供电
技术参数
|
产品参数 |
|
|
型号 |
SLK-S502-X |
|
CPU |
Dual-Core 880MHZ |
|
RAM |
1Gb DDR3 RAM默认，可定制最大支持4Gb DDR3 RAM |
|
NAND Flash |
128Mbytes默认 |
|

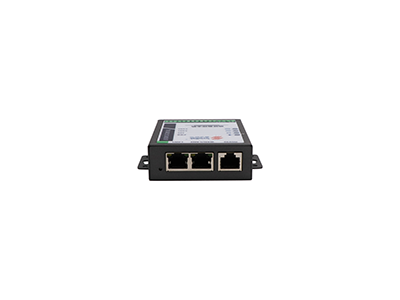

以太网接口 |
接口数量:2 |
|
速率：10/100 /1000Mbps, auto MDI/MDIX |
|
|
连接器:8-pin RJ45 |
|
|
保护： 2.4 kV built-in |
|
|
默认IP:192.168.0.233 |
|
|
串口 |
串口数量:2，1路RS232,1路RS485 |
|
第一路为RS232串口(RJ45)定义 RJ45-3脚-TXD，4，5脚GND，6脚RXD，7，8脚+12V输出，输出GND与串口共用GND 注意：RXD,TXD,GND 与前面的端子定义连接在一起，方便端子接线） |
|
|
第二路串口RS485-定义 RS-485-2w: A,B |
|
|
串口参数 |
数据位: 5, 6, 7, 8 停止位: 1, 1.5, 2 校验位: None, Even, Odd 波特率: 300bps to 115200 kbps |
|
串口保护 |
RS232/485带15 kV ESD保护 |
|
RS232/485带TVS保护 |
|
|
RS-485终端电阻: 120 Ω |
|
|
4PIN端子定义 |
4PIN端子: V+ 电源输入正极 V-电源输入负极（输入范围9-28V） B-RS485 A-RS485 |
|
12PIN端子定义 |

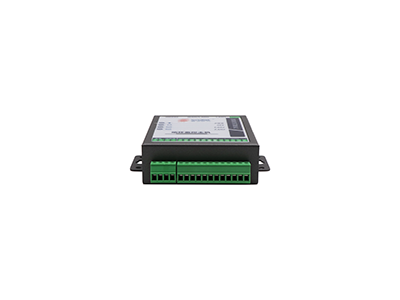

12PIN端子： TXD,RXD(RS232串口) GND(RS232串口GND,电源共地) DIN1,DIN2,DIN3,DIN4 4路开关量输入 12VDO 12V电源输出 DO1开关量输出 COM1开关量信号输出公共端 DO2开关量输出端 COM2开关量输出公共端 |
|
软件性能 |
网络协议: TCP, UDP, DHCP ,DNS |
|
配置方式: Web 配置 |
|
|
工作模式: TCP Server, TCP client, UDP, Modbus RTU转Modbus TCP Server |
|
|
定制主动上报环境参数到云平台协议 |
|
|
物理参数 |
材质: 铁质 |
|

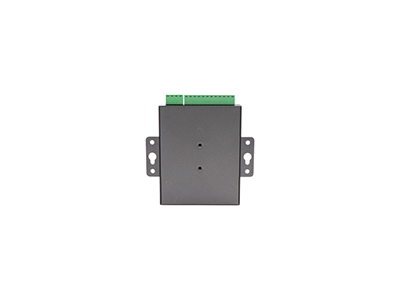

带安装配件尺寸86mm x 70mm x 25mm |
|
|
温度 |
工作温度: -30 to65°C (-40 to 167°F) |
|
存储温度: -40 to 85°C (-40 to 167°F) |
|
|
相对湿度： 5 to 95% |
|
|
电源 |
输入电压: DC9-28V |
|
净重 |
184g |
|
含包装 |
347g |
|
包装尺寸 |
20mmx14mmx4mm |
|
保修 |
2 年 |
订购信息
|
订购型号 |
描述 |
|
SLK-S502-X 动力环境监控主机
|
1路RS232串口，1路RSR485串口 2路10/100/1000M以太网口 4路DI,2路DO DC9-28V供电 |
应用案例
产品尺寸
相关下载
- Seriallink SLK-S502-X动力环境监控主机产品手册 [2024-02-29] | 直接下载
