SLK-R670-工业级车载4GCPE网关
- 产品概述
- 技术参数
- 订购信息
- 应用案例
- 产品尺寸
- 相关下载
产品介绍

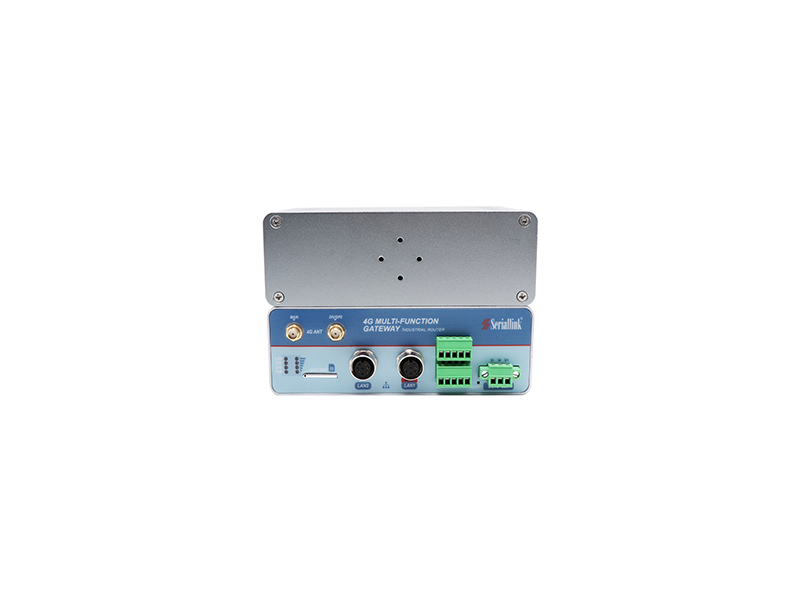

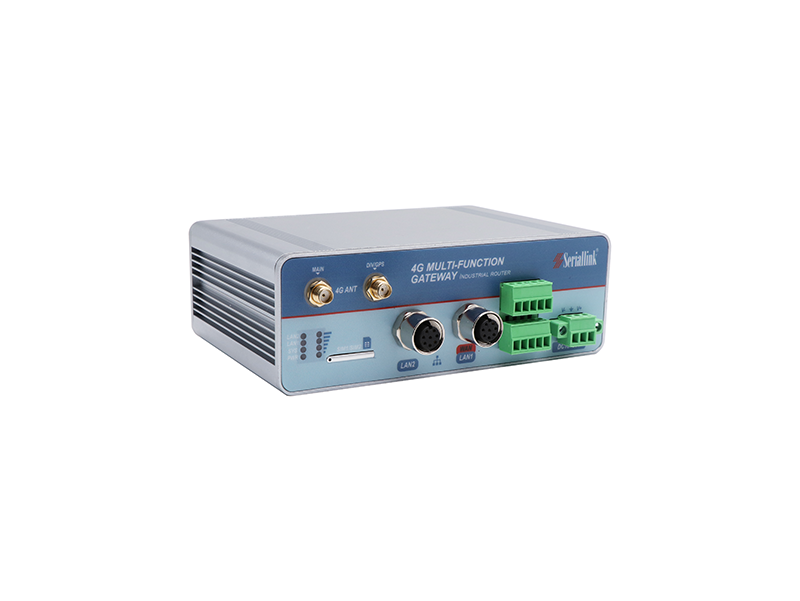

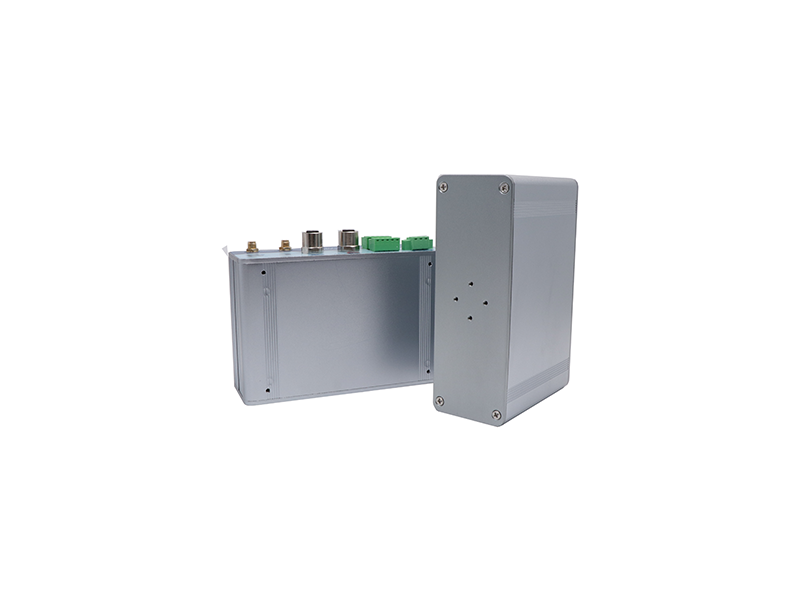

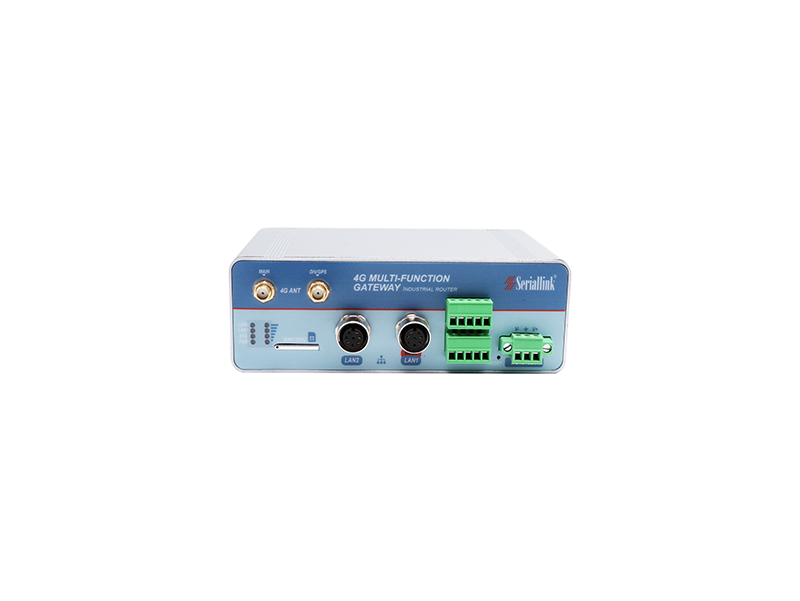

SLK-R670-4G是一款车载型4G路由器，网口采用高可靠性的航空插头，并集成4G LTE-FDD/LTE-TDD/HSPA+/GPRS蜂窝调制解调器的高速4G路由器终端，并提供多种4G频段可选择。丰富的物理接口：2路M12-A编码10/100/1000M以太网口，2路RS232/485串口，1个抽屉式双NANO SIM卡插槽，宽电压输入支持10-36V。集成硬件看门狗，电源隔离保护，TVS保护，ESD保护，串口支持磁隔离保护。全铝机身，优良导热设计，并支持标准35MM导轨安装以及双耳挂壁安装。已广泛应用于工业物联网产业链M2M的行业,如自助服务终端、智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、环保、气象、数字医疗、遥测、农业、林业、水、煤炭、石化等领域。
产品特点
●高性能双核通信专用处理器
●独立的硬件看门狗
●2 路M12-A型10/100/1000M以太网接口
●支持LTE-FDD/LTE-TDD/HSPA+/GPRS网络
●2路NANO SIM卡插槽
●2路磁隔离保护RS232/485串口
●串口支持TCP Server, TCP Client, UDP, Modbus RTU 转Modbus TCP Server
●支持L2TP，Open VPN，Wireguard等VPN协议
●支持SNMP V1，V2，V3，TR069两种网管协议
●支持 DC10-36V输入电压
●支持35MM标准DIN导轨安装及挂壁安装
●保护等级IP35，支持-40—75度工作环境
技术参数
|
硬件参数 |
||
|
CPU |
高性能双核国产CPU |
|
|
RAM |
2G bit RAM |
|
|
SPI FLASH |
16M(bytes)默认 |
|
|
eMMC |
4GB(Bytes) eMMC可选 |
|
|
操作系统 |
LINUX 最新版本 |
|
|
可选不同国家和地区对应型号版本 |
||
|
频段支持 |
不同地区频段版本 |
|
|
国内全网通版本 SLK-R670-4G |
4G/3G/2G |
•LTE-TDD B38/B39/B40/B41 •LTE-FDD B1/B3/B8 •TD-SCDMA B34/B39 •UMTS/HSDPA/HSPA+ B1/B8 •CDMA 1X/EVDO BC0 •GSM/GPRS/EDGE 900/1800 MHz |
|
欧洲，中东，非洲，韩国，泰国，东南亚，香港，澳门 SLK-R670-4G(EU) |
4G/3G/2G |
•LTE-TDD B38/B40/B41 •LTE-FDD B1/B3/B5/B7/B8/B20 •UMTS/HSPA+ B1/B5/B8 •GSM/GPRS/EDGE B3/B8 |
|
澳大利亚/新西兰/南美 SLK-R670-4G(AU) |
4G/3G/2G |
•LTE-TDD B40 •LTE-FDD B1/B2/B3/B4/B5/B7/B8/B28 •UMTS/HSPA+ B1/B2/B5/B8 •GSM/GPRS/EDGE 850/900/1800/1900MHz |
|
北美版本 SLK-R670-4G(AM) |
4G/3G |
•LTE Bands: B2/B4/B5/B12/B13/B14/B66/B71 •WCDMA Bands: B2/ B4/ B5 |
|
拉美国家版本 SLK-R670-4G(LA) |
4G/3G/2G |
LTE FDD: Band 1,2,3,4,5,7,8,12,17,28,66 LTE TDD: Band 38,40 WCDMA/HSPA+: Band 1,2,3,4,5,8 GSM/GPRS/EDGE: 850/900/1800/1900MHz |
|
1．4G/1.8G专网 SLK-R670-4G(ES) |
4G |
LTE-TDD:B45/61/59/62 B45/61:1.4G TDD 1.4 GHz: 1447 to 1467 B59/62:1.8G TDD 1.8 GHz: 1785 to 1805 MHz Bandwidth：100 Mbps(DL)/50 Mbps(UL) |
|
理论带宽 |
•LTE CAT4 - Uplink up to 50Mbps- Downlink up to 150Mbps •HSPA+- Uplink up to 5.76 Mbps - Downlink up to 42 Mbps •UMTS- Uplink/Downlink up to 384Kbps •EDGE- Uplink/Downlink up to 236.8Kbps •GPRS- Uplink/Downlink up to 85.6Kbps 上述数值为理论值，实际速度受制于当地网络环境以及运营商 |
|
|
路由功能 |
|
|
防火墙 |
网络地址转换(NAT) |
|
状态全包检查(SPI) |
|
|
媒体访问控制 |
CSMA/CA with ACK |
|
VPN协议 |
PPTP,L2TP ,OpenVPN Client，IPSEC |
|
DHCP |
Build-in DHCP (动态主机配置协议) |
|
其他协议 |
支持 PPP,PPOE，DDNS,ICMP,VRRP等 |
|
内网穿透 |
FRP内网穿透，DDNS，SERIALLINK 自组网 |
|
端口转发 |
端口转发，DMZ主机 |
|
网管协议 |
TR069，SNMP |
|
串口 |
|
|
串口数量 |
2路 |
|
串口标准 |
每路支持RS232/485标准，接对应的物理接口 |
|
串口速率 |
波特率支持最高115200bps |
|
RS232引脚定义 |
第一路RS232串口：TXD1,RXD1,GND 三线制 第一路RS485串口：A1,B1 二线制 第二路RS232串口：TXD2,RXD2,GND 三线制 第二路RS485串口：A2,B2 二线制 注意每路串口都可以支持232/485，接对应的引脚即可，不可同时接 |
|
串口工作模式 |
TCP Server TCP Client UDP Modbus RTU 转Modbus TCP Server |
|
网口及其它接口 |
|
|
LAN/WAN口 |
1路10/100/1000M以太网LAN1/WAN复用口，M12-A型母座，默认为LAN口 |
|
1路10/100/1000M以太网LAN2口，M12-A型母座 |
|
|
重置按钮 |
1个重置按钮，恢复出厂设置 |
|
天线 |
1x 4G主天线(50Ω SMA 接口) 1x 4G DIV/GPS副天线接口(50Ω SMA 接口) |
|
LED |
Power电源指示灯，通电常亮 SYS系统指示灯，系统启动中闪烁，启动完成常亮 LAN1 插网线后亮，有数据闪烁 LAN2 插网线后亮，有数据闪烁 右侧4只LED灯为信号强度指示灯 |
|
SIM卡槽 |
1路抽屉式双NANO SIM卡插槽，支持1.8/3.3V SIM卡 |
|
电源 |
|
|
保修 |
DC 12V/1A 电源适配器(US,EU等标准可选) |
|
包装内容 |
10~36DC |
|
功率 |
10W (Max) |
|
物理数据 |
|
|
操作温度 |
储存温度: (-40°C to 85°C) |
|
操作温度: (-40°C to 75°C) |
|
|
相对湿度 |
95% |
|
尺寸 |
L*S*H: 144mm x95mm x 50mm |
|
安装 |
支持35MM DIN导轨安装，挂壁耳朵安装 |
|
重量 |
净重:505g |
|
带包装配件: 861kg |
|
|
相关证书 |
CE,FCC,RHOS |
|
其他 |
|
|
保修 |
2年 |
|
包装内容 |
4G 路由器，M12-A 转1米RJ45网线1条，,12V/1A电源适配器1只,4只胶棒天线，可选吸盘天线。使用说明书(可选PDF版本) |
订购信息
|
订购信息 |
|||||
|
型号 |
版本介绍 |
LAN |
WAN |
SIM卡槽 |
4G天线 |
|
SLK-R670-4G |
国内全网通 |
1 |
1 |
2 |
2 |
|
SLK-R670-4G(EU) |
欧洲版本，适应大多数国家 |
1 |
1 |
2 |
2 |
|
SLK-R670-4G(AU) |
澳洲版本，适应大多数国家 |
1 |
1 |
2 |
2 |
|
SLK-R670-4G(AM) |
北美版本，适应北美地区 |
1 |
1 |
2 |
2 |
|
SLK-R670-4G(LA) |
拉美版本适应更多地区 |
1 |
1 |
2 |
2 |
|
SLK-R670-4G(ES) |
4G专网1.4G/1.8G频段 |
1 |
1 |
2 |
2 |
应用案例
产品尺寸
串口端子定义图：
|
序号 |
RS485 |
RS232 |
|||
|
第一排 |
A1 |
B1 |
GND |
TXD1 |
RXD1 |
|
第二排 |
A2 |
B2 |
GND |
TXD2 |
RXD2 |
M12-A编码母座网口定义：
|
M12-A 引脚定义 |
||||||||
|
引脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
定义 |
白蓝 |
白棕 |
棕 |
橙 |
白绿 |
白橙 |
蓝 |
绿 |
