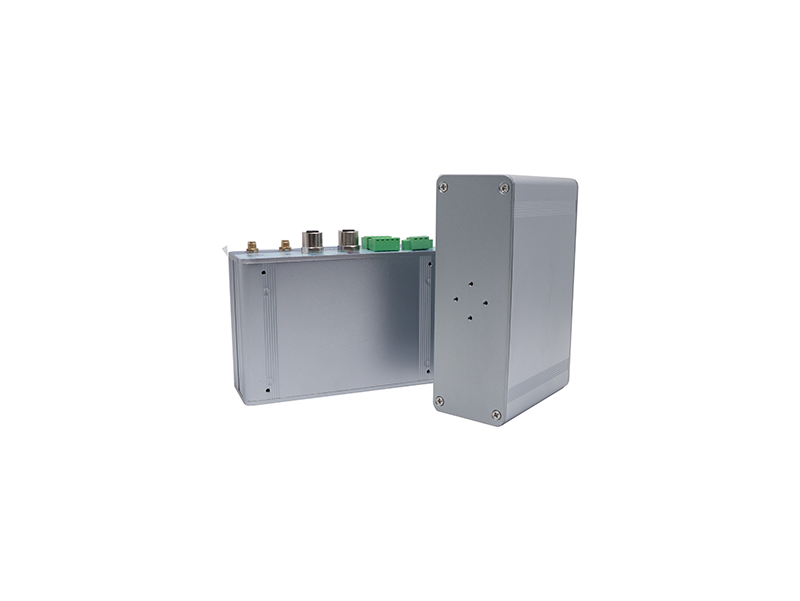

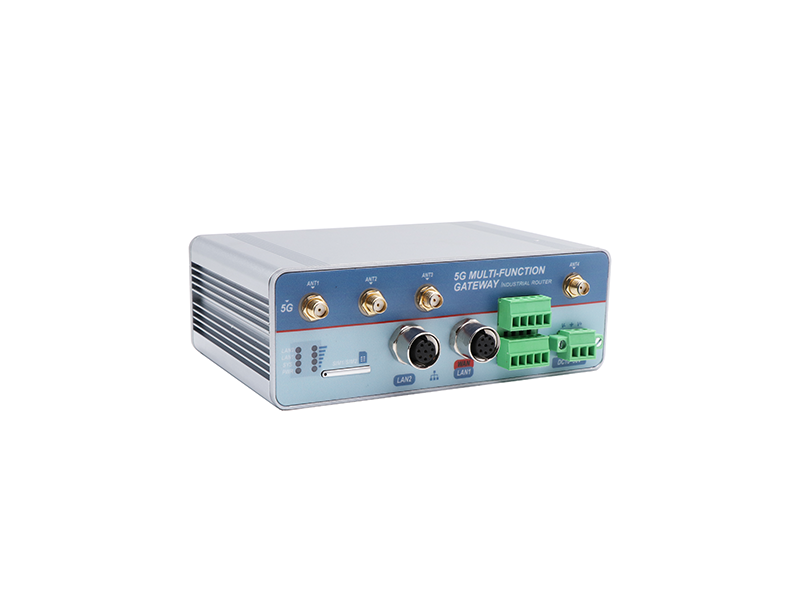

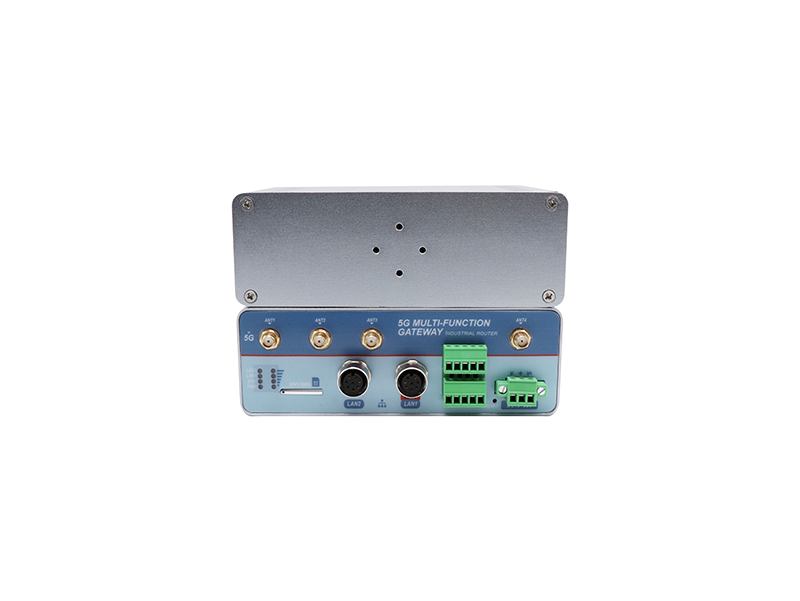

产品介绍
SLK-R670-5G是一款车载型5G路由器，网口采用高可靠性的航空插头，并集成5G NR/LTE-FDD/LTE-TDD/HSPA+蜂窝调制解调器的高速5G路由器终端，并提供多种5G频段可选择。丰富的物理接口：2路M12-A编码10/100/1000M以太网口，2路RS232/485串口，1个抽屉式双NANO SIM卡插槽，宽电压输入支持10-36V。集成硬件看门狗，电源隔离保护，TVS保护，ESD保护，串口支持磁隔离保护。全铝机身，优良导热设计，并支持标准35MM导轨安装以及双耳挂壁安装。已广泛应用于工业物联网产业链M2M的行业,如地铁、重载车辆、高铁、矿车、大巴车、智能交通、运载机器人、物流自动化、工业自动化、数字医疗、煤炭、石化等领域。
产品特点
●高性能双核通信专用处理器
●独立的硬件看门狗
●2 路M12-A型10/100/1000M以太网接口
●支持 5GNR/LTE-FDD/LTE-TDD/HSPA+/GPRS网络
●2路NANO SIM卡插槽
●2路磁隔离保护RS232/485串口
●串口支持TCP Server, TCP Client, UDP, Modbus RTU 转Modbus TCP Server
●支持L2TP，Open VPN，Wireguard等VPN协议
●支持SNMP V1，V2，V3，TR069两种网管协议
●支持 DC10-36V输入电压
●支持35MM标准DIN导轨安装及挂壁安装
●保护等级IP35，支持-40—75度工作环境
技术参数
|
硬件参数 |
|
|
CPU |
高性能双核国产CPU |
|
RAM |
2G bit RAM |
|
SPI FLASH |
16M(bytes)默认 |
|
eMMC |
4GB(Bytes) eMMC可选 |
|
操作系统 |
LINUX 最新版本 |
|
订购型号：SLK-R670-5G-V1.1，高通5G芯片，适用中国大陆 |
||
|
5G芯片 |
高通SDX62 |
|
|
5G协议版本 |
3GPP Release 16 |
|
|
频段支持 |
5G/4G/3G |
|
|
5G |
Sub-6G |
N1/28/41/78/79 |
|
4G |
LTE-FDD |
B1/3/5/8 |
|
4G |
LTE-TDD |
B34/38/39/40/41 |
|
3G |
WCDMA |
B1/8 |
|
MIMO |
NR DL 4*4MIMO: n1/41/78/79 |
|
|
|
LTE DL 4*4MIMO: B1/41 |
|
|
5G组网模式 |
同时支持SA独立组网，NSA非独立组网模式 |
|
|
理论带宽 |
• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL • NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL • LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL • WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL 上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐 |
|
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
|
5G模块数量 |
内置5G模块数量 1个 |
|
|
GNSS |
GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线 |
|
|
天线接口定义 |
ANT1-5G-MAIN主天线（发送，接收） ANT2-5G-DIV分级接收天线（接收） ANT3-5G-MIMO1天线（接收） ANT4-5G-MIMO2 天线（发送，接收） |
|
|
订购型号：SLK-R670-5G-V1.1，高通5G芯片，适用中国大陆 |
||
|
5G芯片 |
高通SDX62 |
|
|
5G协议版本 |
3GPP Release 16 |
|
|
频段支持 |
5G/4G/3G |
|
|
5G |
Sub-6G |
N1/28/41/78/79 |
|
4G |
LTE-FDD |
B1/3/5/8 |
|
4G |
LTE-TDD |
B34/38/39/40/41 |
|
3G |
WCDMA |
B1/8 |
|
MIMO |
NR DL 4*4MIMO: n1/41/78/79 |
|
|
|
LTE DL 4*4MIMO: B1/41 |
|
|
5G组网模式 |
同时支持SA独立组网，NSA非独立组网模式 |
|
|
理论带宽 |
• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL • NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL • LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL • WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL 上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐 |
|
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
|
5G模块数量 |
内置5G模块数量 1个 |
|
|
GNSS |
GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线 |
|
|
天线接口定义 |
ANT1-5G-MAIN主天线（发送，接收） ANT2-5G-DIV分级接收天线（接收） ANT3-5G-MIMO1天线（接收） ANT4-5G-MIMO2 天线（发送，接收） |
|
|
订购型号：SLK-R670-5G(AE)，高通5G芯片，适用范围：欧盟，亚太，频段一样也适用 |
||
|
5G芯片 |
高通SDX62 |
|
|
5G协议版本 |
3GPP Release 16 |
|
|
频段支持 |
5G/4G/3G |
|
|
5G |
Sub-6G |
n1/3/5/8/20/28/38/41/77/78/79 |
|
4G |
LTE-FDD/TDD |
B1/3/5/7/8/19/20/28,B38/40/41/42/43 |
|
3G |
WCDMA |
B1/3/5/8/19 |
|
5G组网模式 |
同时支持SA独立组网，NSA非独立组网模式 |
|
|
理论带宽 |
NR SA: 2.1Gbps(DL) / 900Mbps(UL) NR ENDC: 2.5Gbps(DL) / 600Mbps(UL) LTE: 1Gbps(DL) / 150Mbps(UL) WCDMA: 42Mbps(DL) / 5.76Mbps(UL) 上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐 |
|
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
|
5G模块数量 |
内置5G模块数量 1个 |
|
|
GNSS |
GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线 |
|
|
天线接口定义 |
ANT1-5G-MAIN主天线（发送，接收） ANT2-5G-DIV分级接收天线（接收） ANT3-5G-MIMO1天线（接收） ANT4-5G-MIMO2 天线（发送，接收） |
|
|
订购型号：SLK-R670-5G(NA)，高通5G芯片，适用范围：北美大区，频段一样也适用 |
||
|
5G芯片 |
高通SDX62 |
|
|
5G协议版本 |
3GPP Release 16 |
|
|
频段支持 |
5G/4G/3G |
|
|
5G |
Sub-6G |
n2/5/7/12/25/41/48/66/71/78 |
|
4G |
LTE-FDD/TDD |
B2/4/5/7/12/13/14/17/25/26/29/30/66/71,B41/42/43/48 |
|
3G |
WCDMA |
B1/2/4/5/8 |
|
5G组网模式 |
同时支持SA独立组网，NSA非独立组网模式 |
|
|
理论带宽 |
NR SA: 2.1Gbps(DL) / 900Mbps(UL) NR ENDC: 2.5Gbps(DL) / 600Mbps(UL) LTE: 1Gbps(DL) / 150Mbps(UL) WCDMA: 42Mbps(DL) / 5.76Mbps(UL) 上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐 |
|
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
|
5G模块数量 |
内置5G模块数量 1个 |
|
|
GNSS |
GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线 |
|
|
天线接口定义 |
ANT1-5G-MAIN主天线（发送，接收） ANT2-5G-DIV分级接收天线（接收） ANT3-5G-MIMO1天线（接收） ANT4-5G-MIMO2 天线（发送，接收） |
|
|
路由功能 |
|
|
防火墙 |
网络地址转换(NAT) |
|
状态全包检查(SPI) |
|
|
媒体访问控制 |
CSMA/CA with ACK |
|
VPN协议 |
PPTP,L2TP ,OpenVPN Client，IPSEC |
|
DHCP |
Build-in DHCP (动态主机配置协议) |
|
其他协议 |
支持 PPP,PPOE，DDNS,ICMP,VRRP等 |
|
内网穿透 |
FRP内网穿透，DDNS，SERIALLINK 自组网 |
|
端口转发 |
端口转发，DMZ主机 |
|
网管协议 |
TR069，SNMP |
|
串口 |
|
|
串口数量 |
2路 |
|
串口标准 |
每路支持RS232/485标准，接对应的物理接口 |
|
串口速率 |
波特率支持最高115200bps |
|
RS232引脚定义 |
第一路RS232串口：TXD1,RXD1,GND 三线制 第一路RS485串口：A1,B1 二线制 第二路RS232串口：TXD2,RXD2,GND 三线制 第二路RS485串口：A2,B2 二线制 注意每路串口都可以支持232/485，接对应的引脚即可，不可同时接 |
|
串口工作模式 |
TCP Server TCP Client UDP Modbus RTU 转Modbus TCP Server |
|

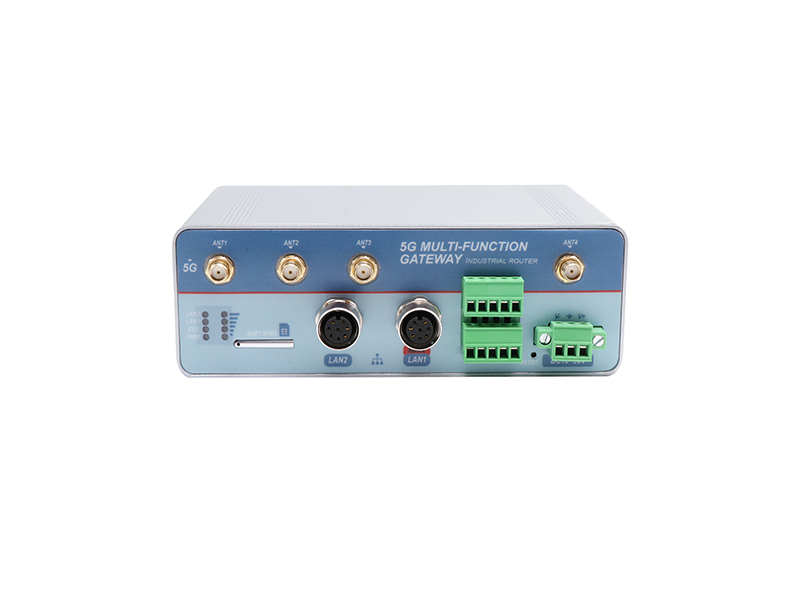

网口及其它接口 |
|
|
LAN/WAN口 |
1路10/100/1000M以太网LAN1/WAN复用口，M12-A型母座，默认为LAN口 |
|
1路10/100/1000M以太网LAN2口，M12-A型母座 |
|
|
重置按钮 |
1个重置按钮，恢复出厂设置 |
|
天线 |
1x 4G主天线(50Ω SMA 接口) 1x 4G DIV/GPS副天线接口(50Ω SMA 接口) |
|
LED |
Power电源指示灯，通电常亮 SYS系统指示灯，系统启动中闪烁，启动完成常亮 LAN1 插网线后亮，有数据闪烁 LAN2 插网线后亮，有数据闪烁 右侧4只LED灯为信号强度指示灯 |
|
SIM卡槽 |
1路抽屉式双NANO SIM卡插槽，支持1.8/3.3V SIM卡 |
|
电源 |
|
|
保修 |
DC 12V/1A 电源适配器(US,EU等标准可选) |
|
包装内容 |
10~36DC |
|
功率 |
10W (Max) |
|
物理数据 |
|
|
操作温度 |
储存温度: (-40°C to 85°C) |
|
操作温度: (-40°C to 75°C) |
|
|
相对湿度 |
95% |
|
尺寸 |
L*S*H: 144mm x95mm x 50mm |
|
安装 |
支持35MM DIN导轨安装，挂壁耳朵安装 |
|
重量 |
净重:505g |
|
带包装配件: 861kg |
|
|
相关证书 |
CE,FCC,RHOS |
|
其他 |
|
|
保修 |
2年 |
|
包装内容 |
5G 路由器，M12-A 转1米RJ45网线1条，,12V/1A电源适配器1只,4只胶棒天线，可选吸盘天线。使用说明书(可选PDF版本) |
订购信息
|
订购信息 |
|||||
|
型号 |
版本介绍 |
LAN |
WAN/LAN |
SIM卡槽 |
5G天线 |
|
SLK-R670-5G-V1.1 |
高通5G芯片，适应中国大陆 |
1 |
1 |
2 |
4 |
|
SLK-R670-5G-V1.2 |
国产5G芯片，适应中国大陆 |
1 |
1 |
2 |
4 |
|
SLK-R670-5G(AE) |
亚太欧洲版本，适应大多数国家 |
1 |
1 |
2 |
4 |
|
SLK-R670-5G(NA) |
北美大区版本，适应大多数国家 |
1 |
1 |
2 |
4 |
|
备注：天线可选胶棒5G天线，吸盘5G天线，根据安装条件选择 |
|||||
应用案例
产品尺寸
串口端子定义图：
|
序号 |
RS485 |
RS232 |
|||
|
第一排 |
A1 |
B1 |
GND |
TXD1 |
RXD1 |
|
第二排 |
A2 |
B2 |
GND |
TXD2 |
RXD2 |

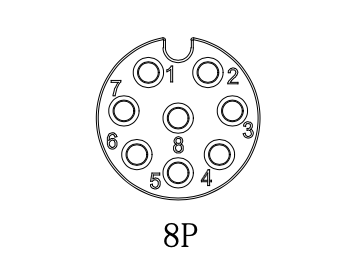

M12-A编码母座网口定义：
|
M12-A 引脚定义 |
||||||||
|
引脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
定义 |
白蓝 |
白棕 |
棕 |
橙 |
白绿 |
白橙 |
蓝 |
绿 |
