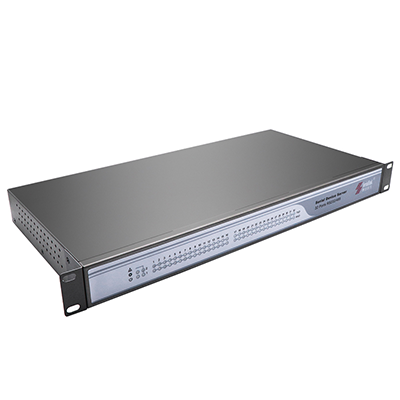

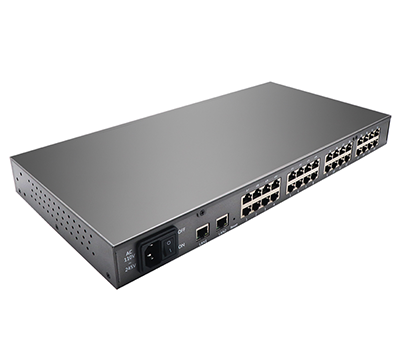

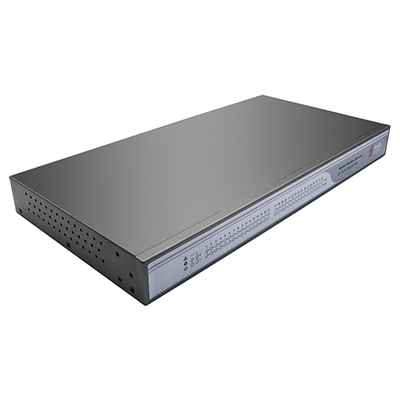

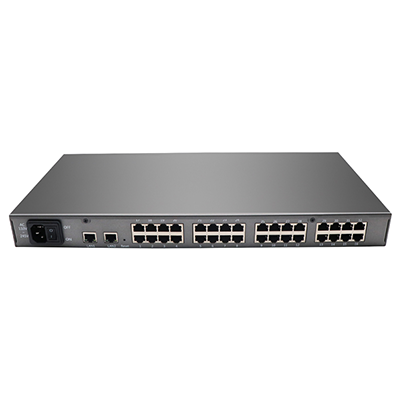

SLK-S532R-32口机架式串口服务器
- 产品概述
- 技术参数
- 订购信息
- 应用案例
- 产品尺寸
- 相关下载
SLK-S532R串口设备服务器是将多路分散、低速、不同标准的串口设备转换成以太网进行集中管理的设备。安装虚拟串口后，可以实现串口数据的远程读取。SLK-S532R串口设备服务器支持多种工作模式，如TCP服务器模式、UDP模式、MODBUS TCP服务端和MODBUS RTU。它允许用户软件通过TCPIP和端口号访问串行设备。此外，它还支持访问串行设备的虚拟串口。在接口方面，2路10/100m以太网接口，广泛应用于机房监控、能源、化工信息化工厂、楼宇自动化等应用环境。
产品特点
●支持32路RS232/485串口，串口无需切换，即接即用
●支持MODBUS-RTU协议
●支持MODBUS TCP 协议
●支持2路10/100M以太网口
●宽温设计支持-30+65摄氏度工作环境
●采用硬件看门狗设计，永不死机
●支持WEB中英文配置页面
技术参数
|
硬件参数 |
|
|
产品名称 |
32口RS232/485机架式串口服务器 |
|
型号 |
SLK-S532R |
|
CPU |
32bit,650MHZ |
|
内存 |
64M RAM,8M Flash |
|
接口 |
|
|
以太网接口 |
接口数量:2 |
|
速率：10/100 Mbps, auto MDI/MDIX |
|
|
连接器:8-pin RJ45 |
|
|
保护： 2.4 kV built-in |
|
|
默认 IP:192.168.0.233 |
|
|
串口性能 |
||||||||
|
串口 |
串口数量:32 |
|||||||
|
连接器: 8-pin RJ45 |
||||||||
|
信号: RS-232:TxD/RxD/ GND, RS485-(A,B) |
||||||||
|
串口参数 |
数据位: 5, 6, 7, 8 停止位: 1, 1.5, 2 校验位: None, Even, Odd, Space 波特率: 300bps to 115200 kbps |
|||||||
|
串口保护 |
RS232/485带15 Kv ESD保护 |
|||||||
|
RS485 带TVS 保护 |
||||||||
|
RS-485终端电阻: 120 Ω |
||||||||
|
串口引脚定义 |
|
|
RS232/485 |
RS232-(TXD,RXD,GND),RS485-(A,B) |
|
RJ45连接器 |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
RS485(A) |
RS485(B) |
TXD |
GND |
GND |
RXD |
NC |
NC |
|
IP端口分配 |
||||||||
|
Port1 |
Port2 |
Port3 |
Port4 |
----- |
Port29 |
Port30 |
Port31 |
Port32 |
|
4001 |
4002 |
4003 |
4004 |
------ |
4029 |
4030 |
4031 |
4032 |
|
每个串口对应为一个端口号，可通过虚拟串口为COM口 |
||||||||
|
软件参数 |
|
|
软件性能 |
网络协议: TCP, UDP, DHCP ,DNS, Modbus TCP Server |
|
配置方式: Web 配置 |
|
|
工作模式: TCP Server, UDP, Modbus RTU |
|
|
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64) |
|
|
物理参数 |
|
|
物理参数 |
材质：铁质 |
|
标准1U机架，440*222*44（单位：MM） |
|
|
带安装配件尺寸,520*222*44(单位：MM) |
|
|
温度 |
工作温度: -30 to 65°C (-40 to 167°F) |
|
存储温度: -40 to 85°C (-40 to 167°F) |
|
|
相对湿度： 5 to 95% |
|
|
电源 |
输入电压: AC100-250V |
|
重量 |
净重：2.5KG |
|
毛重：3KG |
|
|
保修 |
2年 |
订购信息
|
订购型号 |
型号解释 |
|
SLK-S532R |
标准配置，32口RS232/485串口服务器1台，AC电源线1条，网线1条，说明书提供电子档 |
