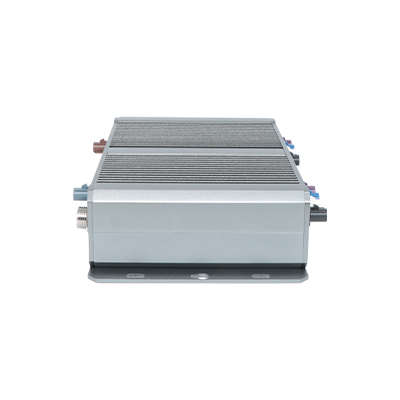

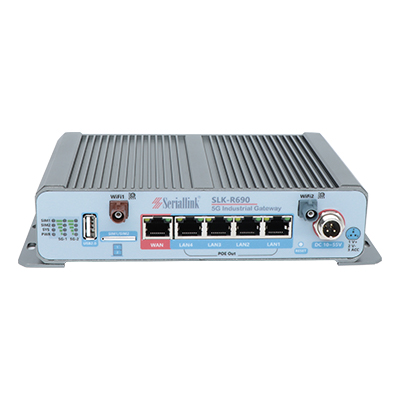

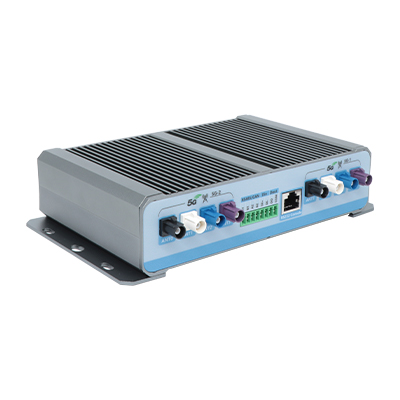

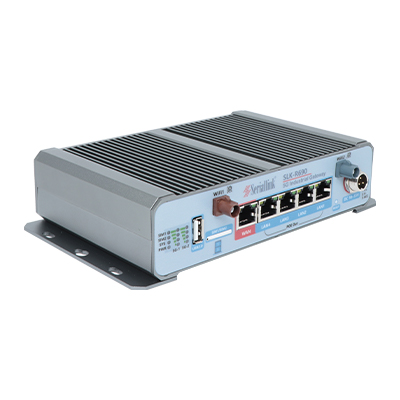

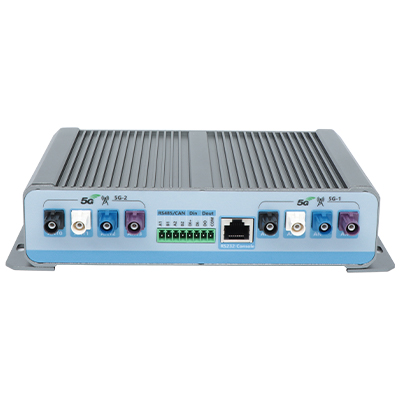

产品介绍
SLK-R690-5G-A2是赛诺联克推出的满足车规电源，高低温，震动环境等要求的一款工业级双5G CPE。5G天线采用车载专用FAKRA接口保证实时性连接，支持SA，NSA独立组网。将高速5G蜂窝网络NR/LTE-FDD/LTE-TDD/HSPA+转成5路1000M以太网口以及2X2 MIMO2.4/5.8G 双频WIFI6，为用户提供高速无线网络。软件支持远程管理，远程重启，远程升级，远程飞行模式，远程信号，状态查看，设备自组网等功能。
本产品采用工业级专用通信处理器，四核心1.8GHZ CPU、2路工业级5G无线模块，LINUX嵌入式实时操作系统，支持2路NANO SIM卡接口，5路100/1000M以太网接口，2路双频WIFI FAKRA天线接口，8路5G FAKRA天线接口，2路RS485/CAN总线可选，1路DI，1路DO，1路RS232接口，1路USB2.0接口，支持DC10-55V供电。
已广泛应用于自助服务终端、智能电网、智能交通、智能家居、金融、供应链自动化、工业自动化、智能建筑、消防、环保、气象、数字医疗、农业、林业、水、煤炭、石化等领域。商用乘用车后装，工程车，矿车，客车等领域。
产品特点
●高通四核高性能CPU，主频高达1.8GHZ，工业级 DDR3 RAM 8Gb，4GB eMMC
●5路10/100/1000M以太网，每个口都可以设置成WAN口
●4路1000M LAN口可选POE48V供电输出(可选)
●POE供电能力支持IEEE 802.3 af，IEEE 802.3 at标准
●5G支持SA，NSA组网模式，4路FAKRA 5G天线接口
●内置2个工业级5G模块
●双NANO SIM卡，可支持E-SIM卡
●支持2*2MIMO 2.4G&5.8G 双频WI-FI6，总速率高达1800M/bps,2路FAKRA天线接口
●2路RS485(默认)或者2路CAN总线(可选)，1路DI，1路DO
●1路RS232口&RJ45口
●1路USB2.0接口
●全铝机身，优良的导热设计，工作环境支持-40-85度，满足7*24小时工作
●电源支持10-55VDC输入，防反接，防浪涌保护
●外壳防护等级IP30
技术参数
|
硬件架构 |
|
|
CPU |
Qualcomm 四核1.8G CPU |
|
Each core has NEON SIMD DSP |
|
|
Dynamic frequency scaling 动态频率调整 |
|
|
Secure boot安全启动 |
|
|
RAM |
DDR3 8Gb |
|
eMMC |
4GB |
|
操作系统 |
LINUX内核4.4版本，支持Docker容器 |
|
展锐方案双5G模块，型号：SLK-R690-A1C(CN) |
||
|
5G芯片 |
展锐 UDX710 |
|
|
5G协议版本 |
3GPP Release 15 |
|
|
频段支持 |
5G/4G/3G |
|
|
5G |
Sub-6G |
N1/ 28/ 41/78/ 79 |
|
4G |
LTE-FDD |
B1/2/3/5/7/8 |
|
4G |
LTE-TDD |
B34/B38/B39/B40/B41 |
|
3G |
WCDMA |
B1/2/5/8 |
|
MIMO |
NR DL 4*4MIMO: N1/ 41/ 78/ 79 ，UL 2*2 MIMO: N41/78/79 |
|
|
LTE DL 2*2 MIMO:B1/2/3/5/7/8/34/38/39/40/41，UL 1*1MIMO |
||
|
5G组网模式 |
同时支持SA独立组网，NSA非独立组网模式 |
|
|
理论带宽 |
• NR SA独立组网: Max. 1.92Gbps DL / Max. 750Mbps UL • NR NSA非独立组网：Max. 2Gbps DL / Max. 340Mbps UL • LTE+: Max. 500Mbps DL / Max. 150Mbps UL • WCDMA: Max. 42Mbps DL /11Mbps (UL) 上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐 |
|
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/78/79 bands |
|
|
5G模块数量 |
内置5G模块数量 2个，1个二合一外置NANO SIM 卡槽， 内部可选E-SIM卡 |
|
|
GNSS |
展锐 5G 模块不支持 GPS/GLONASS/Galileo/BeiDou/QZSS |
|
|
天线接口定义 |
ANT0-5G-MAIN主天线（发送，接收） ANT1-5G-DIV分级接收天线（接收） ANT2-5G-MIMO1天线（接收） ANT3-5G-MIMO2 天线（发送，接收） |
|
|
高通方案双5G模块，型号：SLK-R690--5G-A1D(CN) |
||
|
5G芯片 |
高通SDX62 |
|
|
5G协议版本 |
3GPP Release 16 |
|
|
频段支持 |
5G/4G/3G |
|
|
5G |
Sub-6G |
N1/28/41/78/79 |
|
4G |
LTE-FDD |
B1/3/5/8 |
|
4G |
LTE-TDD |
B34/38/39/40/41 |
|
3G |
WCDMA |
B1/8 |
|
MIMO |
NR DL 4*4MIMO: n1/41/78/79 |
|
|
LTE DL 4*4MIMO: B1/41 |
||
|
5G组网模式 |
同时支持SA独立组网，NSA非独立组网模式 |
|
|
理论带宽 |
• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL • NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL • LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL • WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL 上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐 |
|
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
|
5G模块数量 |
内置5G模块数量 2个，1个二合一外置NANO SIM 卡槽， 内部可选E-SIM卡 |
|
|
GNSS |
GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线 |
|
|
天线接口定义 |
ANT0-5G-MAIN主天线（发送，接收） ANT1-5G-DIV分级接收天线（接收） ANT2-5G-MIMO1天线（接收） ANT3-5G-MIMO2 天线（发送，接收） |
|
|
高通方案双5G模块，型号：SLK-R690-A1D(AE)欧亚澳洲版本，适应大多数国家 |
||
|
5G芯片 |
高通SDX62 |
|
|
5G协议版本 |
3GPP Release 16 |
|
|
频段支持 |
5G/4G/3G |
|
|
5G |
Sub-6G |
N1/ 3/ 5/ 7/ 8/ 20/ 28/ 38/ 40/ 41/ 71/ 75/ 76 /77/ 78 |
|
4G |
LTE-FDD |
B1/B3/B5/B7/B8/B20/B28/B32 |
|
4G |
LTE-TDD |
B38/B40/B41/B42/B43 |
|
3G |
WCDMA |
B1//5/8 |
|
MIMO |
NR DL 4*4MIMO: N1/ 3/ 7/ 38/ 40/ 41/ 77/ 78 |
|
|
NR UL 2*2MIMO: N38/ 40/ 41/ 77/ 78 |
||
|
5G组网模式 |
同时支持SA独立组网，NSA非独立组网模式 |
|
|
理论带宽 |
• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL • NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL • LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL • WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL 上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐 |
|
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
|
5G模块数量 |
内置5G模块数量 2个，1个二合一外置NANO SIM 卡槽， 内部可选E-SIM卡 |
|
| GNSS | GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线 | |
|
天线接口定义 |
ANT0-5G-MAIN主天线（发送，接收） ANT1-5G-DIV分级接收天线（接收） ANT2-5G-MIMO1天线（接收） ANT3-5G-MIMO2 天线（发送，接收） |
|
|
高通方案双5G模块，型号：SLK-R690-5G-A1D(NA)适应北美地区 |
||
|
5G芯片 |
高通SDX62 |
|
|
5G协议版本 |
3GPP Release 16 |
|
|
频段支持 |
5G/4G/3G |
|
|
5G |
Sub-6G |
N2/ 5/ 7/ 12/ 13/ 14/ 25/ 26/ 29/ 30/ 38/ 41/ 48/ 66/ 70/ 71/ 77/ 78 |
|
4G |
LTE-FDD |
B2/B4/B5/B7/B12/B13/B14/B17/ B25/B26/B29/B30/B66/B71 |
|
4G |
LTE-TDD |
B38/B41/B42/B43/B46 (LAA) / B48 |
|
3G |
WCDMA |
- |
|
MIMO |
NR DL 4*4MIMO: N2/ 5/ 7/ 12/ 13/ 14/ 25/ 26/ 29/ 30/ 38/ 41/ 48/ 66/ 70/ 71/ 77/ 78 |
|
|
NR UL 2*2MIMO: N38/ 41/ 48/ 77/ 78 |
||
|
5G组网模式 |
同时支持SA独立组网，NSA非独立组网模式 |
|
|
理论带宽 |
• NR SA独立组网: Max. 2.5Gbps DL / Max. 900Mbps UL • NR NSA非独立组网：Max. 3.5Gbps DL / Max. 555Mbps UL • LTE+: Max. 1.6Gbps DL / Max. 211Mbps UL • WCDMA: Max. 42Mbps DL / Max. 5.76Mbps UL 上述数值为理论值，实际速度受制于当地网络环境以及SIM卡套餐 |
|
|
功率等级 |
Class 3(23.5dBm±1.5dB)for WCDMA bands Class 3(23dBm±1.5dB)for LTE bands Class 3(23dBm±1.5dB)for NR Sub6 bands Class 2(26dBm±1.5.dB)for B41/n41/77/78/79 bands |
|
|
5G模块数量 |
内置5G模块数量 2个，1个二合一外置NANO SIM 卡槽， 内部可选E-SIM卡 |
|
| GNSS | GPS/GLONASS/Galileo/BeiDou/QZSS（依附于5G模块），共用5G天线 | |
|
天线接口定义 |
ANT0-5G-MAIN主天线（发送，接收） ANT1-5G-DIV分级接收天线（接收） ANT2-5G-MIMO1天线（接收） ANT3-5G-MIMO2 天线（发送，接收） |
|
|
WIFI性能 |
|
|
执行标准 |
支持IEEE802.11ac/ax(WIFI6) |
|
天线支持 |
5 GHz: 2x2/80 MHz 2.4 GHz: 2x2/40 MHz |
|
输出功率 |
大功率WiFi输出性能 2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下 2x2 5GHz 802.ax/11a/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下 |
|
接收增益 |
@802.11AX条件下， 2.4G接收增益14DB @802.11AX条件下， 5.8G接收增益13DB |
|
频段 |
2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频 |
|
WIFI速率 |
2x2 MU-MIMO板载WiFi 2.4GHz最高可达 574Mbps，TCP数据最高可达400Mbps |
|
2x2 MU-MIMO板载WiFi 5GHz最高可达 1201Mbps，TCP数据最高可达800Mbps |
|
|
调制技术 |
802.11b: DSSS (DBPSK / DQPSK / CCK) 802.11a/g: OFDM (BPSK / QPSK / 16-QAM / 64-QAM) 802.11ax/ac/n: OFDM (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM)/1024-QAM |
|
WiFi软件功能 |
修改SSID,信道切换 支持AP模式 客户端模式（桥接模式） MESH 组网（开发中） |
|
路由性能 |
|
|
路由默认IP |
192.168.2.1 |
|
防火墙功能 |
开启或者关闭防火墙 端口转发 DMZ主机 黑白名单 |
|
VPN功能 |
L2TP 客户端 OPENVPN客户端 IPSEC 客户端 WireGuardk客户端 |
|
网络备份 |
5G蜂窝网络，WAN口，WiFi桥接等可设置互为备份 |
|
设备管理 |
支持标准TR069客户端 支持标准SNMP V1，V2，V3客户端 |
|
DDNS支持 |
支持DDNS域名服务客户端 |
|
二次开发 |
支持Docker容器 |
|
接口 |
|
|
LAN/WAN口 |
5个1000M网口，默认配置：4个LAN口，1个WAN口 |
|
4个LAN口可选POE48V输出 |
|
|
浪涌：差模2KV/50A，共模4KV/100A 静电：接触放电±4KV，空气放电±8KV |
|
|
WiFi天线接口 |
2个FAKRA天线接口，外接2.4G&5.8G双频WI-FI天线 |
|
5G天线接口 |
4个 FAKRA接口，外接5G天线 |
|
GPS天线接口 |
1个FAKRA接口，外接GPS天线 |
|
RS485/CAN |
2路RS485默认，2路CAN总线(可选) 2路RS485接口，端子接口。信号：A1，B1，A2，B2 2路CAN总线接口，信号：CAN-H，CAN-L 波特率支持最高115200bps |
| RS232接口 | 1路RS232口，RJ45接口。信号：TXD，RXD，GND，波特率支持最高921600bps |
| DI/DO |
1路DI输出，支持无源输入 1路DO输出，继电器输出 |
|
SIM卡槽 |
外置2个NANO SIM 卡槽 内部可选焊接型E-SIM卡 |
|
RESET按钮 |
1个RESET按钮，在SYS灯常亮情况下，顶住此按钮6秒可恢复出厂设置 SYS灯会闪烁，系统开启重启，启动完成SYS常亮 |
|
LED指示灯 |
PW 电源指示灯，外接电源上电即亮 |
|
SYS 系统状态指示灯，系统启动中闪烁，系统启动完成常亮，SYS常亮代表CPE系统启动正常 |
|
|
SIM1 第一路 SIM卡，读到 SIM卡后常量 |
|
| SIM2第二路 SIM卡，读到 SIM卡后常量 | |
|
5G1 SIM卡1 5G网络状态指示灯，第一路 SIM卡5G模块信号强度指示 |
|
| 5G2 SIM卡2 5G网络状态指示灯，第二路 SIM卡5G模块信号强度指示 | |
|
5G网络信号强度指示灯：包括工作在5G,4G模式下 |
|
|
电源接口 |
|
|
输入电压 |
10~55VDC宽电压输入，GX12 3PIN连接器 V+，V-，ACC，ACC为电池电压好接高电平，CPE电源启动 |
|
电源保护 |
浪涌：共模 4KV/100A，支持防反接保护 |
|
功率 |
默认不带POE输出，功率24W最大，提供12V/2A或者24V/1A电源适配器 带标准POE48V输出版本，提供48V/3A 144W电源适配器 4网口支持802.3AF/AT,每个口支持最大30W功率输出 |
|
物理性能 |
|
|
工作温度 |
储存温度: (-45°C to 95°C) |
|
工作温度: (-40°C to 85°C) |
|
|
相对湿度 |
95% |
|
尺寸 |
L*S*H:180*116*44MM,不包含安装耳朵 |
|
安装 |
挂壁耳朵安装 |
|
重量 |
净重:830g |
|
包装重量:1.5KG |
|
|
证书 |
CCC,CE,FCC,RHOS |
|
其他信息 |
|
|
保修 |
2年 |
|
包装包含 |
5G CPE路由器、电源适配器，螺丝安装件，多功能组合天线，网线，合格证，使用说明书(PDF版本可选) |
订购信息
|
产品型号 |
A2代表双5G模块，C国产展锐5G模块，D高通5G模块 CN/AE/NA代表频率适应不同国家地区频段 |
|
SLK-R690-5G-A1C(CN) |
国内5G，4G，3G全网通，展锐双5G模块，频率适应中国大陆 标配8个5G FAKRA胶棒天线+2个 FAKRA WI-FI天线 RJ45网线1.5米长 1条 12V/2A电源适配器 CAN，独立GPS，POE功能单独可选 SLK-T902 5G智能组合天线(5G+WIFI)可选1个，每台需要2个 |
|
SLK-R690-5G-A1D(CN) |
国内5G，4G，3G全网通，高通双5G模块，频率适应中国大陆 标配8个5G FAKRA胶棒天线+2个 FAKRA WI-FI天线 RJ45网线1.5米长 1条 12V/2A电源适配器 CAN，独立GPS，POE功能单独可选 SLK-T902 5G智能组合天线(5G+WIFI)可选1个，每台需要2个 |
|
SLK-R690-5G-A1D(AE) |
5G，4G，3G全网通，高通双5G模块，频率适应亚欧澳等地区 标8个5G FAKRA胶棒天线+2个 FAKRA WI-FI天线 RJ45网线1.5米长 1条 12V/2A电源适配器 CAN，独立GPS，POE功能单独可选 SLK-T902 5G智能组合天线(5G+WIFI)可选1个，每台需要2个 |
|
SLK-R690-5G-A1D(NA) |
5G，4G，3G全网通，高通双5G模块，频率适应北美地区 标配8个5G FAKRA胶棒天线+2个 FAKRA WI-FI天线 RJ45网线1.5米长 1条 12V/2A电源适配器 CAN，独立GPS，POE功能单独可选 SLK-T902 5G智能组合天线(5G+WIFI)可选1个，每台需要2个 |
应用案例

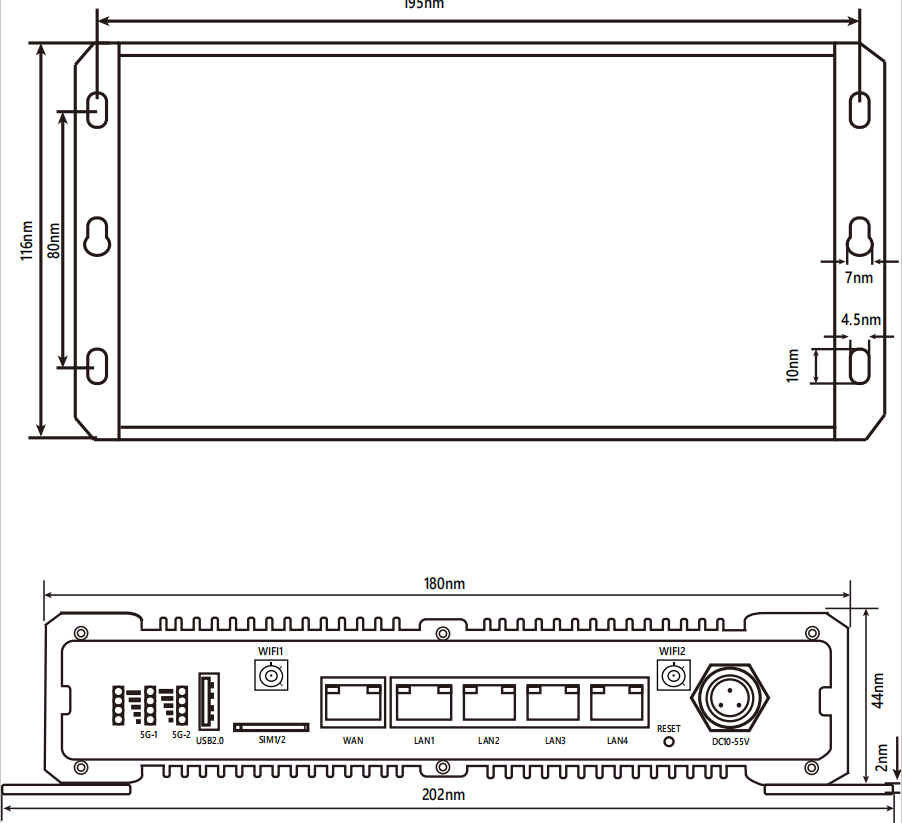

产品尺寸
