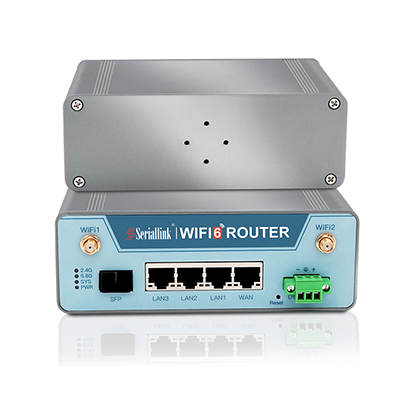

SLK-R680-WiFi是一款高性能，高可靠性，功能强大，体积小等优点于一体的高功率WiFi6路由器，支持IEEE802.11AC/AX标准。采用工业级专用通信处理器：Qualcomm四核心1.2/1.8GHZ CPU、8Gb DDR3 内存、4GB 存储空间,LINUX嵌入式实时操作系统,支持4路100/1000M 以太网接口，1路SFP光口，2路双频WiFi SMA天线接口，支持各种工业环境，尤其适合低温，高温，震动等恶劣环境。已广泛应用于自助服务终端、智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公安、环保、气象、数字医疗、农业、林业、水、煤炭、石化等领域。商用乘用车后装，工程车，客车后装等领域。
产品特点
●高通四核高性能CPU，主频高达1.2GHZ/1.8GHZ（可选）
●工业级DDR3内存8Gb，可工作在-45—90度
●大容量存储空间高达4GB
●大功率WiFi6，2*2MIMO 2.4G&5.8G总速率高达1800M/bps
●4路10/100/1000M以太网，每个口都可以设置成WAN口
●可选标准POE48V供电输入（WAN）口，POE48V供电输出(LAN)口
●支持IEEE 802.3 af，,IEEE 802.3 at标准
●1路SFP 光纤接口，可插支持单纤或者双纤光模块
●全铝机身，优良的导热设计，满足7*24小时工作
●电源支持12-55VDC输入，防反接，防浪涌保护
●网口支持防浪涌，防静电保护
●防护等级IP30

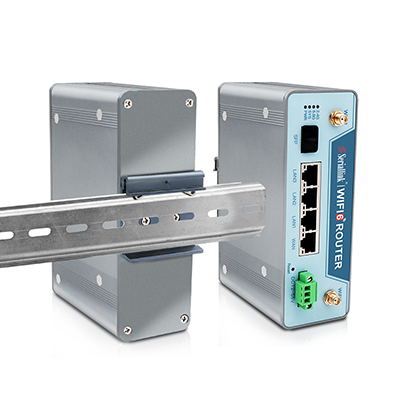

●标准DIN 35MM导轨安装
技术参数
|
硬件架构 |
|
|
CPU |
Qualcomm 四核1.2GHZ/1.8GHZ(可选) |
|
Each core has NEON SIMD DSP |
|
|
Dynamic frequency scaling 动态频率调整 |
|
|
Secure boot安全启动 |
|
|
RAM |
DDR3 8Gb |
|
eMMC |
4GB |
|
操作系统 |
LINUX内核4.4版本 |
|
WIFI性能 |
|
|
执行标准 |
支持IEEE802.11ac/ax(WIFI6) |
|
天线支持 |
5 GHz: 2x2/80 MHz 2.4 GHz: 2x2/40 MHz |
|
输出功率 |
大功率WiFi输出性能 2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为27dBm,在-30 dB DEVM条件下 2x2 5GHz 802.ax/11a/n/ac/ax,每条通道输出最大功率为27dBm,在-30 dB DEVM条件下 |
|
接收灵敏度 |
@802.11AX条件下， 2.4G接收增益14DB @802.11AX条件下， 5.8G接收增益13DB |
|
频段 |
2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频 |
|
WIFI速率 |
2x2 MU-MIMO板载WiFi 2.4GHz最高可达 574Mbps，TCP数据最高可达400Mbps |
|
2x2 MU-MIMO板载WiFi 5GHz最高可达 1201Mbps，TCP数据最高可达800Mbps |
|
|
调制技术 |
802.11b: DSSS (DBPSK / DQPSK / CCK) 802.11a/g: OFDM (BPSK / QPSK / 16-QAM / 64-QAM) 802.11ax/ac/n: OFDM (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM) |
|
WiFi软件功能 |
修改SSID,信道切换 支持AP模式 客户端模式（桥接模式） MESH 组网（开发中） |
|
路由性能 |
|
|
路由默认IP |
192.168.2.1 |
|
防火墙功能 |
开启或者关闭防火墙 端口转发 DMZ主机 黑白名单 |
|
VPN功能 |
L2TP 客户端，OPENVPN客户端，IPSEC ，SERIALLINK VPN， |
|
网络备份 |
WAN口，WiFi客户端可设置互为备份 |
|
设备管理 |
支持标准TR069 CPE客户端 支持SNMP V1，V2，V3客户端 |
|
DDNS支持 |
支持DDNS域名服务客户端 |
|
接口 |
|
|
LAN/WAN口 |
4路10/100/1000M RJ45网口，每个网口可以配置成WAN口，可用于多WAN口场景，默认为4个LAN，可选支持标准48V POE输出版本，可直接接48V POE摄像头，整机供电52V/3A |
|
网口防护等级 |
浪涌：差模2KV/50A，共模4KV/100A 静电：接触放电±4KV，空气放电±8KV |
|
SFP光纤接口 |
1路1.25G SFP光口，支持100M/1000M单纤或者双纤光模块，传输距离时视光模块版本而定，默认工作在LAN口模式 |
|
WiFi天线 |
2路SMA母头， 双频WiFi天线接口 默认出货标准：2.4G&5.8G双频全向胶棒天线 可选双频WiFi吸盘天线，馈线长度3米 可选特殊场景定制的大功率定向天线 |
|
RESET按钮 |
1个RESET按钮，在SYS灯常亮情况下，顶住此按钮10秒可恢复出厂设置 |
|
LED指示灯
|
PW 电源指示灯，外接电源上电即亮 |
|
SYS 系统状态指示灯，系统启动中闪烁，系统启动完成常亮， SYS常亮代表路由器系统启动正常 |
|
|
2.4G WIFI网络指示灯，当2.4G WiFi启动完毕，此灯常亮，有数据此灯闪烁 |
|
|
5.8G WIFI网络指示灯，当5.8G WIFI启动完毕，此灯常亮，有数据此灯闪烁 |
|
|
内部可扩展接口 |
1路PCIE接口，1路USB3.0接口，1路PCIE接口，多路IO口，2路UART |
|
电源接口 |
|
|
输入电源范围 |
12~55VDC宽电压输入，3PIN端子型接口，左边为负极，右边为正极，中间为接大地接口 |
|
电源防护等级 |
浪涌：共模 4KV/100A，支持防反接保护 |
|
功率 |
默认不带POE输出，功率18W最大，提供24V/1A或者12/2A电源适配器 当用12V供电时，电流建议在12V/2A左右 带POE输出版本，提供52V/3A 156W电源适配器 |
|
物理性能 |
|
|
工作温度 |
储存温度: (-40°C to 95°C) |
|
工作温度: (-45°C to 75°C)实测 |
|
|
相对湿度 |
95% |
|
尺寸 |
L*S*H: 144mmX94mmX50mm |
|
安装 |
支持DIN35MM标准工业导轨安装 |
|
重量 |
净重:454g |
|
包装重量:805g |
|
|
证书 |
CCC,CE,FCC,RHOS |
|
其他信息 |
|
|
保修 |
2年 |
|
包装包含 |
工业WiFi6路由器、电源适配器，DIN35MM导轨安装件，WiFi |
订购信息
|
产品型号 |
|
|
SLK-R680-WIFI
|
标配，不带光模块 包装包含：SLK-R680-Wifi 主机， 2个WiFi天线胶棒天线，1条网线，12V/2A电源适配器，导轨安装件，合格证，简易说明书 |
|
SLK-R680-WIFI-POE |
内置POE供电输出模块，不带光模块 包装包含：SLK-R680-Wifi-POE主机， 2个WiFi天线胶棒天线，1条网线，52V/3A电源适配器，导轨安装件，合格证，简易说明书 |
|
其他天线以及光模块 |
其他天线以及光模块需单独购买 |
|
型号说明：POE代表内置POE 48V输出供电模块，并配置高功率电源适配器。 |
|
