SLK-S502-WIFI WIFI串口服务器
- 产品概述
- 技术参数
- 订购信息
- 产品尺寸
- 相关下载
赛诺联克（SERIALLINK）SLK-S502-WIFI多功能串口服务器是将多路分散的，低速的，不同标准的串口设备转换成以太网进行集中管理，主要连接的设备有温湿度，PLC串口，电力抄表等各种仪器仪表，交换机路由器的CONSOL调试串口等。串口服务器支持多种工作模式，TCP Server、TCP Client 、UDP、Modbus RTU转Modbus TCP Server，MQTT Client等等，允许用户软件通过TCP客户端加端口号或者Telnet协议来访问串行设备，也支持虚拟串口的方式访问串行设备。每路串口支持TVS，ESD，磁隔离保护，电源支持DC12-28V，并具备抗浪涌保护。串口服务器还支持SNMP V1，V2，V3网管协议以及TR069电信级远程设备管理协议，可以实现远程重启，远程升级，远程下发配置等功能。SERIALLINK串口服务器产品已广泛应用在：智能数字交通、智能电网、供应链自动化、生产工业自动化、交换机/路由器软件调试、交换机/路由器生产过程中的老化测试、机房环境监控等领域。
●1路自适应10/100/1000M以太网
●1路TTL/RS485串口，1路RS232/485串口
●每路串口支持 12V/24V 输出（根据输入电压）
●每路串口带TVS保护
●每路串口带ESD保护
●RS485支持磁隔离保护
●2 路 DI 数字量输入,支持有源/无源输入
●2 路 2.4G WIFI 接口，速率支持300Mb/s
●多种工作模式： TCP server ,TCP Client, UDP, Modbus RTU 转Modbus TCP Server 等工作模式
●支持WEB参数设置
●支持DC7-28V,可用端子或DC 插头
●工作温度范围：-30-75°度
技术参数
|
产品参数 |
||||
|
型号 |
SLK-S502-WIFI |
|||
|
CPU |
32bit,650MHZ CPU |
|||
|
内存 |
1Gb RAM,16M Flash |
|||
|
以太网接口 |
接口数量:1 |
|||
|
速率：10/100Mbps, auto MDI/MDIX |
||||
|
连接器:8-pin RJ45 |
||||
|
保护： 2.4 kV built-in |
||||
|
默认IP:192.168.0.233 |
||||
|
串口 |
串口数量:2 |
|||
| 连接器:端子型接口 | ||||
|
信号: RS-232:TXD/RXD/GND TTL-5V 串口：TX，RX,GND RS-485-2w: A, B |
||||
|

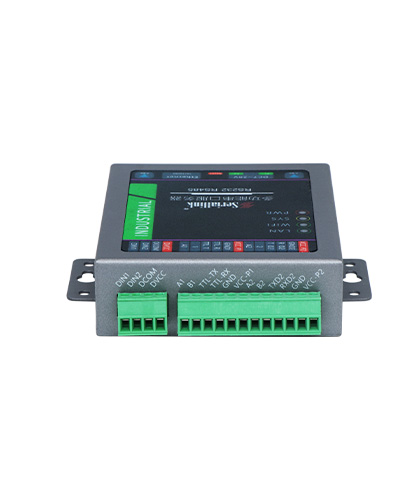

串口引脚定义 |
第一路串口 |
第二路串口 | ||
| RS485串口 | TTL-5V串口 | RS485串口 | RS232串口 | |
| A1, B1 | TTL-TX,TTL-RX,GND | A2, B2 | TXD2, RXD2 | |
| 12V/24V 输出（依赖电源输入电压） | 12V/24V 输出（依赖电源输入电压） | |||
| VCC-P1，GND 共用 | VCC-P2，GND 共用 | |||
|
串口参数 |
数据位: 5, 6, 7, 8 停止位: 1, 1.5, 2 校验位: None, Even, Odd, Space, Mark 流量控制: RTS/CTS and DTR/DSR (RS-232 only), XON/XOFF 波特率: 300bps to 115200 kbps |
|||
| 串口保护 |
RS232/485带15KVESD保护 |
|||
| RS232/485带TVS保护 | ||||
|
RS-485终端电阻:120Ω |
||||
| DI |
2 路 DI 数字量输入DI1,DI2,DCOM,DVCC 支持有源无源输入，有源输入5-30VDC |
|||
|
软件性能 |
工作协议: TCP Server（默认）, TCP Client, UDP, Modbus RTU to Modbus TCP Server, MQTT Client可定制其他协议 |
|||
| 数据格式：RAW（数据透传）默认，Telnet 协议 | ||||
| 协配置方式: Web 配置 | ||||
|
物理参数 |
材质: 铁质 |
|||
|
带安装配件尺寸90mm x 75mm x 25.5mm |
||||
|
温度 |
工作温度: -30 to75°C |
|||
|
存储温度: -40 to 85°C |
||||
|
相对湿度： 5 to 95% |
||||
|
电源 |
输入电压: DC7-28V供电 支持DC接头 5.5*2.1插头 支持 2PIN 3.81MM间距端子插头 |
|||
|
保修 |
2 年 |
|||
订购信息
|
订购信息 |
|
|
| 品牌 | 订购型号 | 描述 |
|
赛诺联克 |
SLK-S502-WIFI |
1路RS485/TTL串口，1路RSR485/RS232串口 1路100M以太网口 DC7-28V供电 |
产品尺寸
相关下载
- SERIALLINK_SLK-S502-WIFI WIFI串口服务器 产品规格书 [2023-06-16] | 直接下载
