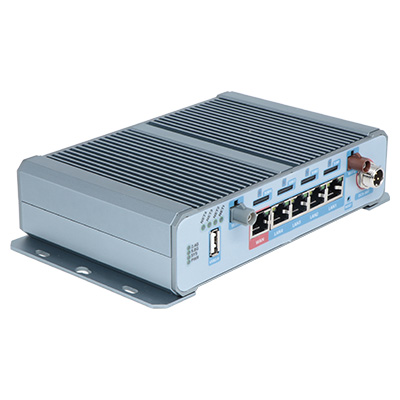

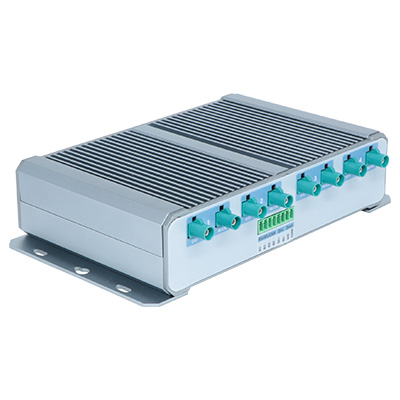

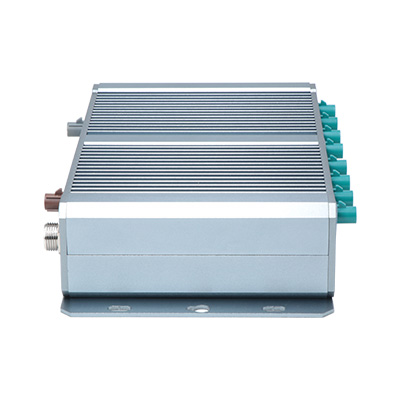

SLK-R690-4G-A4工业级车载4GCPE

硬件架构

CPU

Qualcomm 四核1.8G CPU

Each core has NEON SIMD DSP

Dynamic frequency scaling 动态频率调整

Secure boot安全启动

RAM

DDR3 8Gb

eMMC

4GB

操作系统

LINUX内核4.4版本，支持Docker容器

可选不同频率4G模块：

频段支持

不同地区频段版本

国内全网通版本

SLK-R690-4G-A4(CN)

•LTE-TDD B38/B39/B40/B41

•LTE-FDD B1/B3/B8

•TD-SCDMA B34/B39

•UMTS/HSDPA/HSPA+ B1/B8

•CDMA 1X/EVDO BC0

•GSM/GPRS/EDGE 900/1800 MHz

欧洲，中东，非洲，韩国，泰国，东南亚，香港，澳门

SLK-R690-4G-A4(EU)

•LTE-TDD B38/B40/B41

•LTE-FDD B1/B3/B5/B7/B8/B20

•UMTS/HSPA+ B1/B5/B8

•GSM/GPRS/EDGE B3/B8

澳大利亚/新西兰/南美

SLK-R690-4G-A4(AU)

•LTE-TDD B40

•LTE-FDD B1/B2/B3/B4/B5/B7/B8/B28

•UMTS/HSPA+ B1/B2/B5/B8

•GSM/GPRS/EDGE 850/900/1800/1900MHz

北美版本 SLK-SLK-R690-4G-A4(AF)

•LTE Bands: B2/B4/B5/B12/B13/B14/B66/B71

•WCDMA Bands: B2/ B4/ B5

拉美国家版本 SLK-R690-4G-A4(LA)

LTE FDD: Band 1,2,3,4,5,7,8,12,LA17,28,66

LTE TDD: Band 38,40

WCDMA/HSPA+: Band 1,2,3,4,5,8

GSM/GPRS/EDGE: 850/900/1800/1900MHz

日韩国家版本SLK-R690-4G-A4(JP)

LTE FDD: Band1,3,8,11,18,19,21,26,28

LTE TDD: Band 41

WCDMA/HSPA+: Band1,6,8,19

1.4G/1.8G 专网SLK-R690-4G-A4(ES)

LTE-TDD:B45/61/59/62

B45/61:1.4G TDD 1.4 GHz: 1447 to 1467

B59/62:1.8G TDD 1.8 GHz: 1785 to 1805 MHz

Bandwidth：100 Mbps(DL)/50 Mbps(UL)

SLK-R690-4G-A4(EF)

600M

4G

LTE-TDD 600M

566 MHz - 626 MHz Channel 38650--39249

626 MHz - 678 MHz Channel 39650—40169

•RX Sensitivity：

(566 MHz - 626 MHz) <-101dBm@BW=20MHz

(626 MHz - 678 MHz) <-100dBm@BW=20MHz

TX24dBm，Level-2 Amplifier, supported 33dBm

Bandwidth：110 Mbps(DL)/30 Mbps(UL)

SLK-R690-4G-A4(ED)

350M/450M

4G

LTE TDD：350/450M

380 MHz - 450 MHz 450MHZ

336 MHz - 346 MHz 350MHZ

TX：23dBm,29dBm MGax

Level-2 Amplifier, supported 33dBm

RX Sensitivity：

380 MHz - 450 MHz <-100dBm@BW=20MHz

336 MHz - 346 MHz <-100dBm@BW=10MHz

Bandwidth：110 Mbps(DL)/30 Mbps(UL)

理论带宽

•LTE CAT4

- Uplink up to 50Mbps- Downlink up to 150Mbps

•HSPA+- Uplink up to 5.76 Mbps - Downlink up to 42 Mbps

•UMTS- Uplink/Downlink up to 384Kbps

•EDGE- Uplink/Downlink up to 236.8Kbps

•GPRS- Uplink/Downlink up to 85.6Kbps

上述数值为理论值，实际速度受制于当地网络环境以及运营商

4G模块数量

内置4G模块数量 4个

独立导航（可选）,默认使用4G模块内置GPS

GNSS引擎

GPS, GLONASS, 北斗， Galileo ，QZSS

LAN

内建LNA放大器

支持频段

GPS L1 C/A: 1575.42 MHz

Galileo E1: 1575.42 MHz

QZSS L1: 1575.42 MHz

GLONASS L1: 1602.5625 MHz

BeiDou B1: 1561.098 MHz

搜星

Tracking: 48

Fast Acquisition: 2

水平定位精度

Autonomous: < 1.5 m CEP

垂直定位精度

Without Aid: < 0.1 m/s

TTFF (without AGNSS)

Cold Start: < 32 s Warm Start: < 25 s Hot Start: < 2 s

接受灵敏度

Acquisition: -145 dBm Tracking: -162 dBm Reacquisition: -152 dBm

协议

NMEA 0183

WIFI性能

执行标准

支持IEEE802.11ac/ax(WIFI6)

天线支持

5 GHz: 2x2/80 MHz

2.4 GHz: 2x2/40 MHz

输出功率

大功率WiFi输出性能

2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下

2x2 5GHz 802.ax/11a/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下

接收增益

@802.11AX条件下， 2.4G接收增益14DB

@802.11AX条件下， 5.8G接收增益13DB

频段

2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频

WIFI速率

2x2 MU-MIMO板载WiFi 2.4GHz最高可达

574Mbps，TCP数据最高可达400Mbps

2x2 MU-MIMO板载WiFi 5GHz最高可达

1201Mbps，TCP数据最高可达800Mbps

调制技术

802.11b: DSSS (DBPSK / DQPSK / CCK)

802.11a/g: OFDM (BPSK / QPSK / 16-QAM / 64-QAM)

802.11ax/ac/n: OFDM (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM)/1024-QAM

WiFi软件功能

修改SSID,信道切换

支持AP模式

客户端模式（桥接模式）

MESH 组网（开发中）

路由性能

路由默认IP

192.168.2.1

防火墙功能

开启或者关闭防火墙

端口转发

DMZ主机

黑白名单

VPN功能

L2TP 客户端

OPENVPN客户端

IPSEC 客户端

WireGuardk客户端

网络备份

5G蜂窝网络，WAN口，WiFi桥接等可设置互为备份

设备管理

支持标准TR069客户端

支持标准SNMP V1，V2，V3客户端

DDNS支持

支持DDNS域名服务客户端

二次开发

支持Docker容器

接口

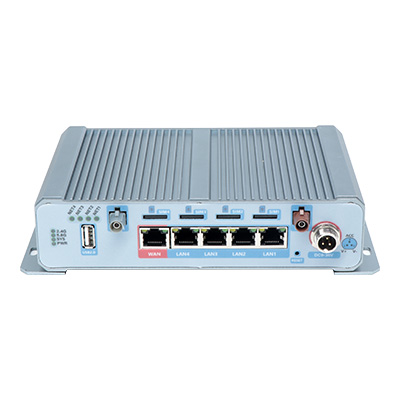

LAN/WAN口

5个1000M网口，默认配置：4个LAN口，1个WAN口

4个LAN口可选POE48V输出

浪涌：差模2KV/50A，共模4KV/100A

静电：接触放电±4KV，空气放电±8KV

WiFi天线接口

2个FAKRA天线接口，外接2.4G&5.8G双频WI-FI天线

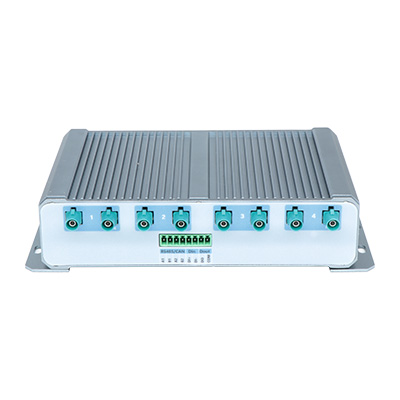

4G天线接口

8个 FAKRA接口，外接4G天线

USB2.0接口

1个USB2.0外置接口

RS485/CAN

2路RS485默认，2路CAN总线(可选)

2路RS485接口，端子接口。信号：A1，B1，A2，B2

2路CAN总线接口，信号：CAN-H，CAN-L

波特率支持最高115200bps

1路DI输出，支持无源输入

1路DO输出，继电器输出

SIM卡槽

外置2个NANO SIM 卡槽

内部可选焊接型E-SIM卡

RESET按钮

1个RESET按钮，在SYS灯常亮情况下，顶住此按钮6秒可恢复出厂设置

SYS灯会闪烁，系统开启重启，启动完成SYS常亮

LED指示灯

PW 电源指示灯，外接电源上电即亮

SYS 系统状态指示灯，系统启动中闪烁，系统启动完成常亮，SYS常亮代表CPE系统启动正常

2.4G 2.4G WIF指示灯，2.4GWiFi启动成功此灯常亮，否则不亮

NET1 第一路5G模块，获取到网络IP地址后常亮

NET3 第三路5G模块，获取到网络IP地址后常亮

电源接口

输入电压

10~55VDC宽电压输入，GX12 3PIN连接器

V+，V-，ACC，ACC为电池电压好接高电平，CPE电源启动

电源保护

浪涌：共模 4KV/100A，支持防反接保护

功率

默认不带POE输出，功率24W最大，提供12V/2A或者24V/1A电源适配器

带标准POE48V输出版本，提供48V/3A 144W电源适配器

4网口支持802.3AF/AT,每个口支持最大30W功率输出

物理性能

工作温度

储存温度: (-40°C to 95°C)

工作温度:  (-40°C to 75°C)

相对湿度

95%

尺寸

L*S*H:180*116*44MM,不包含安装耳朵

安装

挂壁耳朵安装

重量

净重:830g

包装重量:1.5KG

证书

CCC,CE,FCC,RHOS

其他信息

保修

2年

包装包含

4G CPE路由器、电源适配器，螺丝安装件，FAKRA天线，网线，合格证，使用说明书(PDF版本可选)

产品型号

SLK-R690-4G-A4(CN)

SLK-R690-4G-A4 CN频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)

SLK-R690-4G-A4(EU)

SLK-R690-4G-A4 EU频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)

SLK-R690-4G-A4(AU)

SLK-R690-4G-A4 AU频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)

SLK-R690-4G-A4(JP)

SLK-R690-4G-A4 JP频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)

SLK-R690-4G-A4 AF频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)

SLK-R690-4G-LA 频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)

SLK-R690-4G-A4 ES频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)

SLK-R690-4G-A4 EF频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)

SLK-R690-4G-A4 ED频段4G CPE

标配8个4G FAKRA胶棒天线+2个FAKRA WI-FI天线+1个GPS天线(可选)

12V/2A电源适配器 1个，RJ45网线1.5米长 1条

48V/3A电源适配器(POE版本)
