SLK-RT990-工业级车载4GCPE

硬件架构

CPU

四核1.8G CPU

Each core has NEON SIMD DSP

Dynamic frequency scaling 动态频率调整

Secure boot安全启动

RAM

DDR3 8Gb

eMMC

4GB

操作系统

LINUX内核4.4版本，支持Docker容器

可选不同频率4G模块：

频段支持

不同地区频段版本

亚欧澳州南美等地区

SLK-RT990-4G(EAU)

4G/3G/2G

•LTE-FDD B1/B3/B5/B7/B8/B20/B28

•LTE-TDD B38/B40/B41

•UMTS/HSPA+ B1/B5/B8

•GSM/GPRS/EDGE 850/900/1800

北美版本

SLK-RT990-4G（AF）

4G/3G

•LTE Bands: B2/B4/B5/B12/B13/B14/B66/B71

•WCDMA Bands: B2/ B4/ B5

拉美国家版本

SLK-RT990-4G（LA）

4G/3G/2G

LTE FDD: Band 1,2,3,4,5,7,8,12,17,28,66

LTE TDD: Band 38,40

WCDMA/HSPA+: Band 1,2,3,4,5,8

GSM/GPRS/EDGE: 850/900/1800/1900MHz

日本韩国版本

SLK-RT990-4G（JP））

4G/3G

LTE FDD: Band1,3,8,11,18,19,21,26,28

LTE TDD: Band 41

WCDMA/HSPA+: Band1,6,8,19

1.4G/1.8G专网

SLK-RT990-4G（ES）

4G

LTE-TDD:B45/61/59/62

B45/61:1.4G TDD 1.4 GHz: 1447 to 1467

B59/62:1.8G TDD 1.8 GHz: 1785 to 1805 MHz

Bandwidth：100 Mbps(DL)/50 Mbps(UL)

理论带宽

•LTE CAT4

- Uplink up to 50Mbps- Downlink up to 150Mbps

•HSPA+- Uplink up to 5.76 Mbps - Downlink up to 42 Mbps

•UMTS- Uplink/Downlink up to 384Kbps

•EDGE- Uplink/Downlink up to 236.8Kbps

•GPRS- Uplink/Downlink up to 85.6Kbps

上述数值为理论值，实际速度受制于当地网络环境以及运营商

4G模块数量

内置4G模块数量 1个，2个外置NANO SIM 卡槽，可动态切换，可选ESIM卡

独立导航

GNSS引擎

双频段GNSS，支持L1，L5

GPS, GLONASS, 北斗,Galileo ,QZSS

LNA

内建LNA放大器

支持频段

GPS L1 C/A: 1575.42 MHz

Galileo E1: 1575.42 MHz

QZSS L1: 1575.42 MHz

GLONASS L1: 1602.5625 MHz

BeiDou B1: 1561.098 MHz

搜星

Tracking: 48

Fast Acquisition: 2

水平定位精度

Autonomous: < 1.5 m CEP

垂直定位精度

Without Aid: < 0.1 m/s

TTFF (without AGNSS)

Cold Start: < 32 s Warm Start: < 25 s Hot Start: < 2 s

接受灵敏度

Acquisition: -145 dBm Tracking: -162 dBm Reacquisition: -152 dBm

协议

NMEA 0183

接口

TCP server（LAN Port IP ）+Port Number 3030

波特率默认115200bps，最高支持921600bps

数据上报数量1HZ，最高支持10HZ

WIFI性能

执行标准

支持IEEE802.11ac/ax(WIFI6)

天线支持

5 GHz: 2x2/80 MHz

2.4 GHz: 2x2/40 MHz

输出功率

大功率WiFi输出性能

2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下

2x2 5GHz 802.ax/11a/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下

接收增益

@802.11AX条件下， 2.4G接收增益14DB

@802.11AX条件下， 5.8G接收增益13DB

频段

2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频

WIFI速率

2x2 MU-MIMO板载WiFi 2.4GHz最高可达

574Mbps，TCP数据最高可达400Mbps

2x2 MU-MIMO板载WiFi 5GHz最高可达

1201Mbps，TCP数据最高可达800Mbps

调制技术

802.11b: DSSS (DBPSK / DQPSK / CCK)

802.11a/g: OFDM (BPSK / QPSK / 16-QAM / 64-QAM)

802.11ax/ac/n: OFDM (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM)/1024-QAM

WiFi软件功能

修改SSID,信道切换

支持AP模式

客户端模式（桥接模式）

MESH 组网（开发中）

路由性能

路由默认IP

192.168.2.1

防火墙功能

开启或者关闭防火墙

端口转发

DMZ主机

黑白名单

VPN功能

L2TP 客户端

OPENVPN客户端

IPSEC 客户端

WireGuardk客户端

网络备份

5G蜂窝网络，WAN口，WiFi桥接等可设置互为备份

设备管理

支持标准TR069客户端

支持标准SNMP V1，V2，V3客户端

DDNS支持

支持DDNS域名服务客户端

二次开发

支持Docker容器

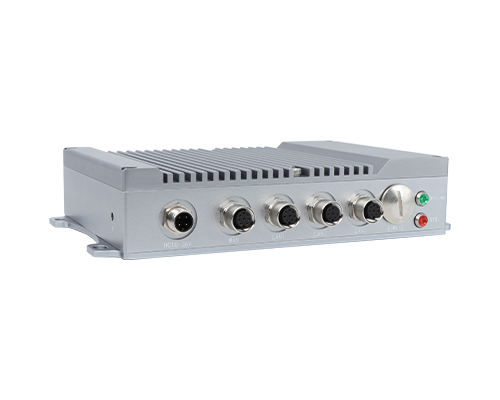

接口

LAN/WAN口

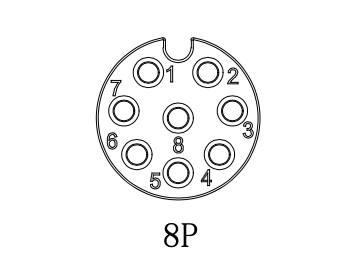

4个1000M网口，默认配置：4个LAN口，M12-A型，防水等级IP67

浪涌：差模2KV/50A，共模4KV/100A

静电：接触放电±4KV，空气放电±8KV

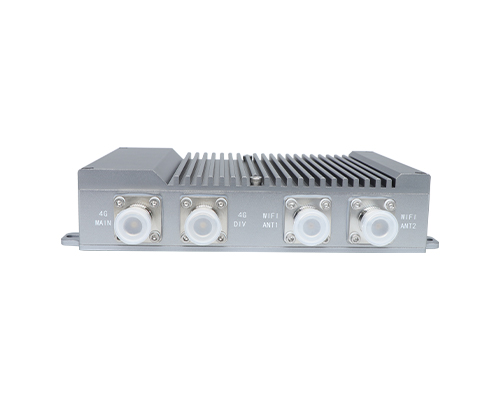

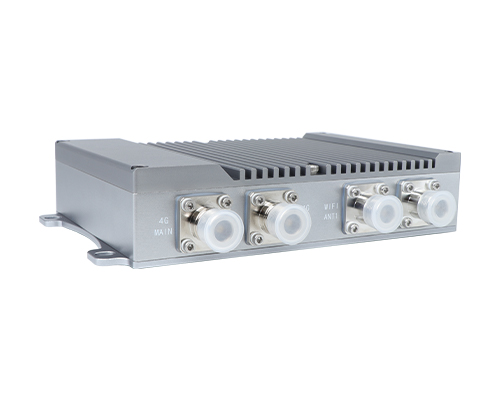

WiFi天线接口

2个防水型N-K母接口，外接2.4G&5.8G双频WI-FI天线

SIM卡槽

RESET按钮

2个NANO自弹式SIM卡槽，可选e-SIM卡

1个RESET按钮，在SYS灯常亮情况下，顶住此按钮10秒可恢复出厂设置

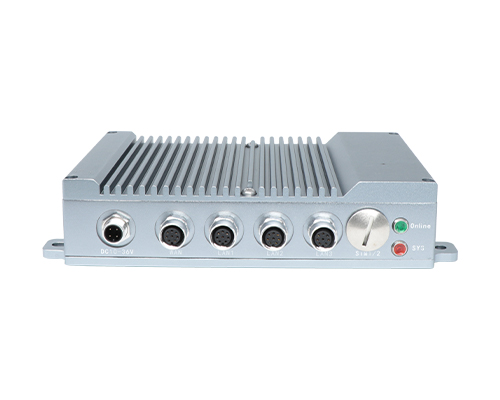

LED指示灯

SYS指示灯 :SYS灯开始闪烁（系统启动中），系统启动完成SYS常亮，SYS常亮代表系统运行正常

ON-Line指示灯:4G网络获取到IP之后，此灯常亮ON代表网络在线；OFF代表4G离线

M6防水接口

电源接口

输入电压

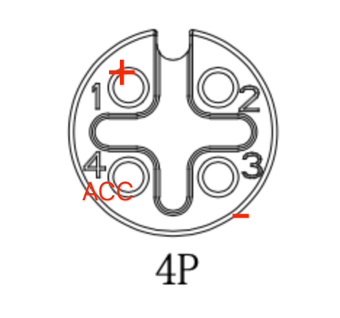

接入M12-4芯

支持10-36VDC宽电压输入

引脚定义：DC+，DC-，NC（保留不接），ACC，当车载电源信号ACC为高电平时，系统开始供电

电源保护

浪涌：共模 4KV/100A，支持防反接保护

功率

默认最大功率24W

可靠性

整机ESD性能

接触放电：+-4KV，+-6KV，+—8KV。空气放电

车规电源浪涌

符合EC-41，EC-42，等级1，2，3，4并支持48V通电5分钟不损坏

整机防水等级

整机防水等级IP67

车规震动测试

整机震动测试符合：IEC 60068-2-6_2007标准

物理性能

工作温度

储存温度: (-40°C to 95°C)

工作温度:  (-45°C to 85°C)

相对湿度

95%

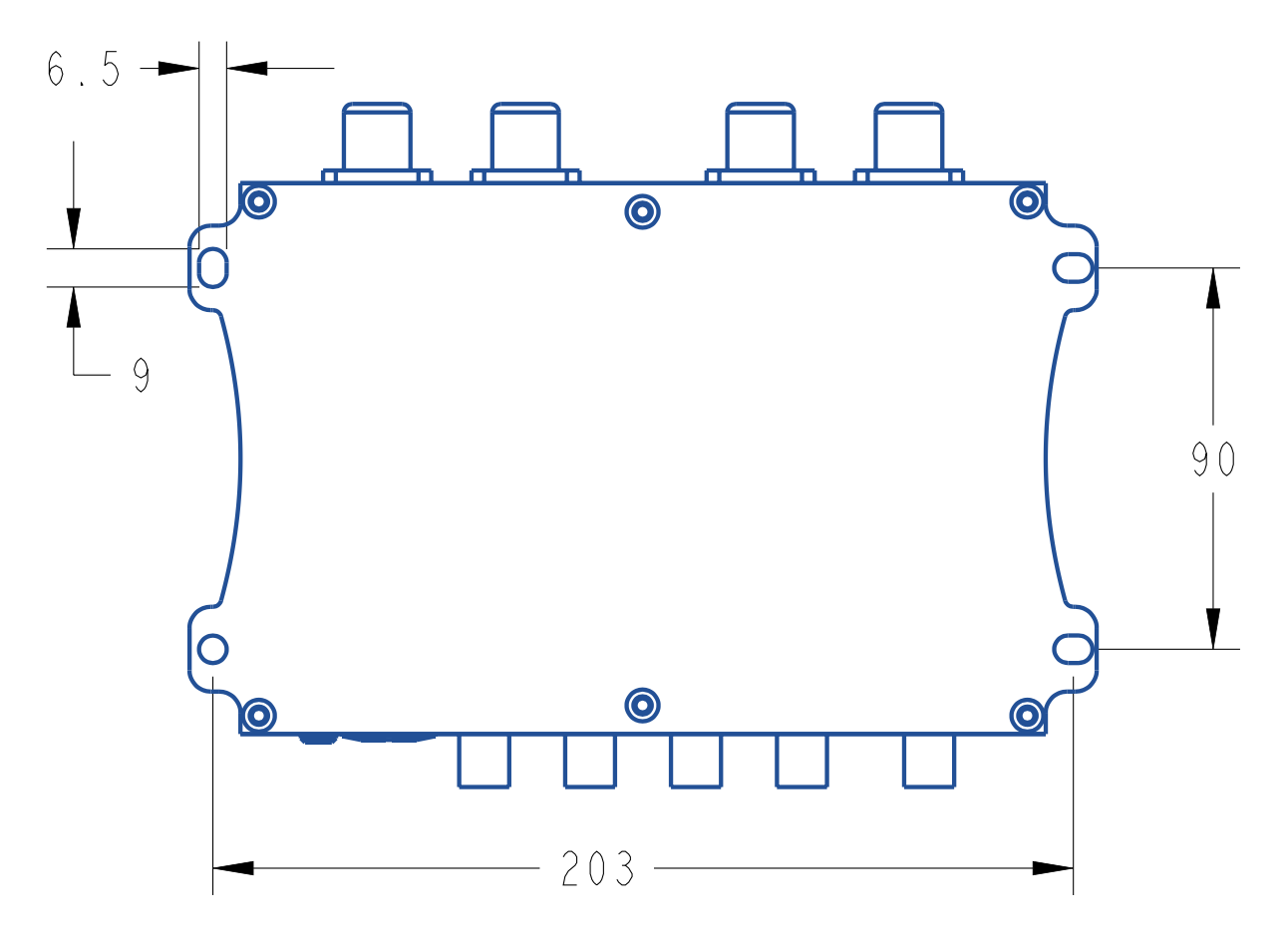

尺寸

L*S*H:190*130*54.5MM

安装

挂壁螺丝：M6*4

重量

净重:3KG

包装重量:4KG

认证

CE,FCC,RHOS

其他信息

保修

2年

包装包含

4G CPE路由器、电源适配器，螺丝安装件，智能4G盒子天线，转接网线，合格证，使用说明书(PDF版本可选)

订购信息：

产品型号

型号解释

SLK-RT990-4G-(EAU)

1个EAU版本4G模块，双SIM卡单待机

可选1路1000M T1 网口，后缀为T1

GPS功能后缀为：GPS

例如： SLK-RT990-4G-(EAU)-T1-GPS

4G CPE主机一台

M12-A型公头转RJ45公头网线 1米长，1条

M12-4芯电源线 1米长，1条

WI- FI 玻璃钢天线 2条

4G玻璃钢天线 2条

1个AF版本4G模块，双SIM卡单待机

可选1路1000M T1 网口，后缀为T1

GPS功能后缀为：GPS

例如：  SLK-RT990-4G（AF）-T1-GPS

4G CPE主机一台

M12-A型公头转RJ45公头网线 1米长，1条

M12-4芯电源线 1米长，1条

WI- FI 玻璃钢天线 2条

4G玻璃钢天线 2条

1个LA版本4G模块，双SIM卡单待机

可选1路1000M T1 网口，后缀为T1

GPS功能后缀为：GPS

例如：  SLK-RT990-4G（LA）-T1-GPS

4G CPE主机一台

M12-A型公头转RJ45公头网线 1米长，1条

M12-4芯电源线 1米长，1条

WI- FI 玻璃钢天线 2条

4G玻璃钢天线 2条

1个JP版本4G模块，双卡单待机

可选1路1000M T1 网口，后缀为T1

GPS功能后缀为：GPS

例如： SLK-RT990-4G（JP）-T1-GPS

4G CPE主机一台

M12-A型公头转RJ45公头网线 1米长，1条

M12-4芯电源线 1米长，1条

WI- FI 玻璃钢天线 2条

4G玻璃钢天线 2条

1个ES版本4G模块，双卡单待机

可选1路1000M T1 网口，后缀为T1

GPS功能后缀为：GPS

例如： SLK-RT990-4G（ES）-T1-GPS

4G CPE主机一台

M12-A型公头转RJ45公头网线 1米长，1条

M12-4芯电源线 1米长，1条

WI- FI 玻璃钢天线 2条

4G玻璃钢天线 2条

配件适配

产品型号

型号解释

4G玻璃钢天线

天线接口N公针，天线尺寸Φ20*300MM

频率700-803/2496-2690/,增益4dB

盐雾72小时

WI-FI玻璃钢天线

天线接口N公针，天线尺寸Φ20*250MM

频率2.4/5.8Gz,增益5dB

盐雾72小时

天线延长线N公转--N母头

N-J公头内针转N-K母头 转接线

长度3-5米可选，用于4G/WI-FI天线延长线

M12-8-A公—RJ45公-长度

M12 A型公头转RJ45公头网线，8芯网线，长度可选

M12-8-A公—M12-8-A母-长度

M12 A型公头转M12 A型母头，8芯网线，长度可选

M12-4-公-Power-长度

M12公头4PIN电源线（DC+，DC-，NC（预留），ACC）长度可选
