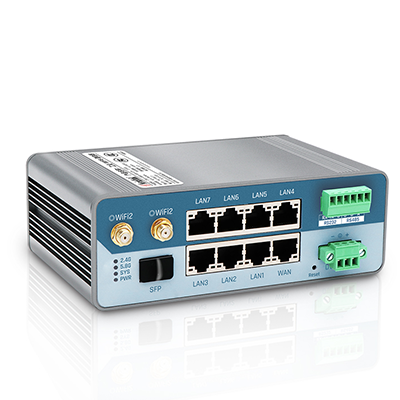

SLK-R680-WIFI-8TH是一款高性能，工业级大功率双频2.4G&5.8G WIFI6 CPE路由器，最高功率可达27DB。集成8路1000M网口，每路网口可选标准POE48V输出，1路SFP光口，1路RS232串口，1路RS485串口。本产品采用工业级专用通信处理器，Qualcomm四核心1.8GHZ CPU，8Gb内存，4GB eMMC,可选二次应用开发。2路SMA天线接口，可外接大功率WIFI天线。支持-45—75度工作环境，电源支持12-55V宽电压输入。已广泛应用于自助服务终端、智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公安、环保、气象、数字医疗、农业、林业、水、煤炭、石化等领域。
产品特点
●高通四核高性能CPU，1.8GHZ
●工业级DDR3内存8Gb，可工作在-45—90度
●大容量存储空间高达4GB
●大功率WiFi6，2*2MIMO 2.4G&5.8G总速率高达1800M/bps
●8路10/100/1000M以太网，4路可以设置成WAN口
●可选标准POE48V供电输出(LAN)口
●POE供电能力支持IEEE 802.3 af，,IEEE 802.3 at标准
●1路SFP 光纤接口可选，与LAN4，LAN5，LAN6，LAN7共用
●全铝机身，优良的导热设计，满足7*24小时工作
●电源支持12-55VDC输入，防反接，防浪涌保护
●网口支持防浪涌，防静电保护

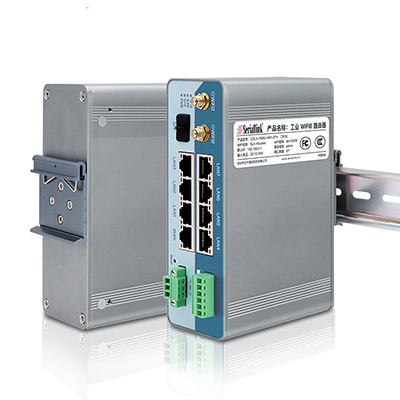

●防护等级IP30，支持标准DIN35MM导轨安装，以及挂耳安装
技术参数
| 硬件架构 | |
|
CPU |
2年 |
|
Qualcomm 四核1.2GHZ，可选四核1.8G CPU |
|
|
Each core has NEON SIMD DSP |
|
|
Dynamic frequency scaling 动态频率调整 |
|
|
|
Secure boot安全启动 |
|
RAM |
DDR3 8Gb |
|
eMMC |
4GB |
|
操作系统 |
LINUX内核4.4版本 |
|
WIFI性能 |
|
|
执行标准 |
支持IEEE802.11ac/ax(WIFI6) |
|
天线支持 |
5 GHz: 2x2/80 MHz 2.4 GHz: 2x2/40 MHz |
|
输出功率 |
大功率WiFi输出性能 2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下 2x2 5GHz 802.ax/11a/n/ac/ax,每条通道输出最大功率为27dBm,在-30dB DEVM条件下 |
|
接收增益 |
@802.11AX条件下， 2.4G接收增益14DB @802.11AX条件下， 5.8G接收增益13DB |
|
频段 |
2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频 |
|
WIFI速率 |
2x2 MU-MIMO板载WiFi 2.4GHz最高可达 574Mbps，TCP数据最高可达400Mbps |
|
2x2 MU-MIMO板载WiFi 5GHz最高可达 1201Mbps，TCP数据最高可达900Mbps |
|
|
调制技术 |
802.11b: DSSS (DBPSK / DQPSK / CCK) 802.11a/g: OFDM (BPSK / QPSK / 16-QAM / 64-QAM) 802.11ax/ac/n: OFDM (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM)/1024-QAM |
|
WiFi软件功能 |
修改SSID,信道切换 支持AP模式 客户端模式（桥接模式） MESH 组网（开发中） |
|
路由性能 |
|
|
路由默认IP |
192.168.2.1 |
|
防火墙功能 |
开启或者关闭防火墙 端口转发 DMZ主机 黑白名单 |
|
VPN功能 |
L2TP 客户端 OPENVPN客户端 IPSEC 客户端 SERIALLINK VPN |
|
网络备份 |
WAN口，WiFi客户端可设置互为备份 |
|
设备管理 |
支持标准TR069客户端 支持标准SNMP V1，V2，V3客户端 |
|
DDNS支持 |
支持DDNS域名服务客户端 |
|
接口 |
|
|
LAN/WAN口 |
8路10/100/1000M RJ45网口，4路网口可以配置成WAN口，可用于多WAN口场景。 默认为7个LAN，1个WAN口 可选支持标准48V POE输出版本，可直接接48V POE摄像头，整机供电52V/3A电源适配器 |
|
网口保护 |
浪涌：差模2KV/50A，共模4KV/100A 静电：接触放电±4KV，空气放电±8KV |
|
SFP光纤接口 |
1路1.25G SFP光口，与LAN4，LAN5，LAN6,LAN7共用 |
|
串口 |
1路RS232串口（TXD，RXD，GND三线制） 1路RS485串口（A，B） |
|

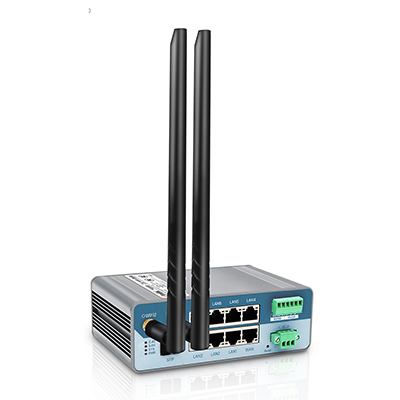

WiFi天线 |
2路SMA母头， 双频WiFi天线接口 默认出货标准：2.4G&5.8G双频全向胶棒天线 可选双频WiFi吸盘天线，馈线长度3米 可选特殊场景定制的大功率定向天线 |
|
RESET按钮 |
1个RESET按钮，在SYS灯常亮情况下，顶住此按钮10秒可恢复出厂设置 |
|
LED指示灯 |
PW 电源指示灯，外接电源上电即亮 |
|
SYS 系统状态指示灯，系统启动中闪烁，系统启动完成常亮， SYS常亮代表WI-FI CPE系统启动正常 |
|
|
2.4G网络指示灯，当2.4G信号有数据收发时闪烁，否则常亮 |
|
|
5.8G网络指示灯，当5.8G信号有数据收发时闪烁，否则常亮 |
|
|
电源接口 |
|
|
输入电压 |
12~55VDC宽电压输入，3PIN端子型接口，左边为电源负极，右边为电源正极 中间为接大地接口 |
|
电源保护 |
浪涌：共模 4KV/100A，支持防反接保护 |
|
功率 |
默认不带POE输出，功率18W最大，提供12V/2A或者24V/1A电源适配器 当用12V供电时，电流建议在12V/2A左右 带标准POE48V输出版本，提供52V/3A 156W电源适配器 每个口支持最大30W功率输出 |
|
物理性能 |
|
|
工作温度 |
储存温度: (-40°C to 95°C) |
|
工作温度: (-45°C to 75°C) |
|
|
相对湿度 |
95% |
|
尺寸 |
L*S*H: 144mmX94mmX50mm |
|
安装 |
支持DIN35MM标准导轨安装 |
|
重量 |
净重:556g |
|
包装重量:987g |
|
|
证书 |
CCC,CE,FCC,RHOS |
|
其他信息 |
|
|
保修 |
2年 |
|
包装包含 |
WI-FI CPE路由器、电源适配器，DIN35MM导轨安装件，挂耳安装件，WiFi |
订购信息
|
产品型号 |
|
|
SLK-R680-WIFI-8TH |
默认8路1000M网口，不支持光口，不支持POE输出 |
|
SLK-R680-WIFI-8TH （POE） |
默认8路1000M网口，带POE输出，不支持光口 |
|
SLK-R680-WIFI-8TH （SFP） |
默认LAN1-LAN3，WAN口，1路SFP光口，不支持LAN4-LAN7 |
|
型号说明：光口与扩展LAN4-LAN7共用，二选一 |
|
