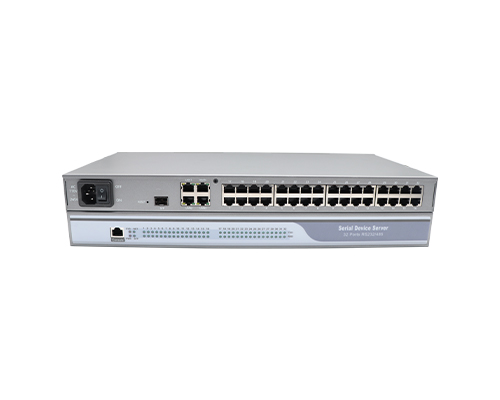

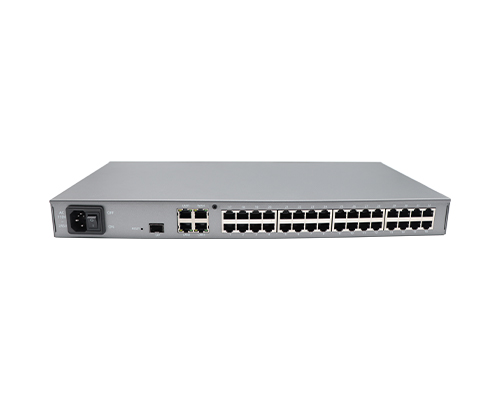

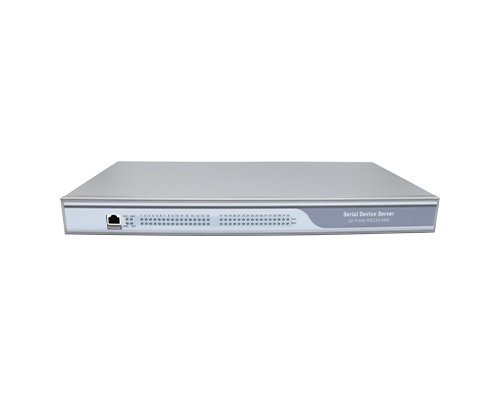

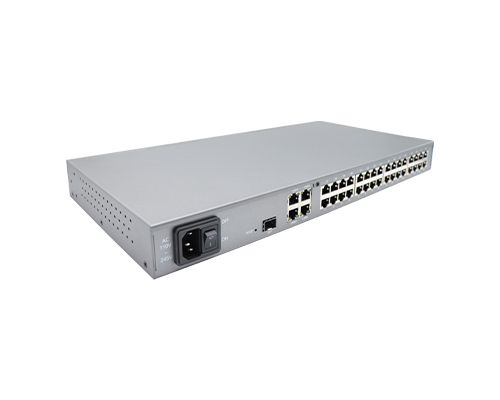

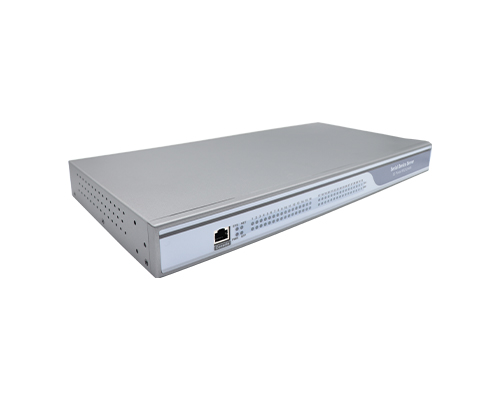

SLK-S532R-PLUS-32口机架式串口服务器
- 产品概述
- 技术参数
- 订购信息
- 应用案例
- 产品尺寸
- 相关下载
赛诺联克(SERIALLINK)SLK-S532R-PLUS串口设备服务器是将32路分散、低速、不同标准的串口设备转换成以太网进行集中管理的设备。内建双核880MHZ工业级CPU，2Gb RAM,4个1000M以太网口，1个SFP光口，每路串口波特率最高可支持921600bps，通常上位机使用TCP客户端连接串口服务器，对串口设备进行透传双向通信。SLK-S532R-PLUS串口通信服务器支持多种工作模式，如TCP Server模式、TCP Client模式、UDP Server 模式、UDP Client模式、MODBUS RTU转MODBUS TCP Server模式。同时也支持安装驱动，虚拟成32路COM口。该产品已广泛应用于机房监控、交换机路由器生产测试、电信网络设备远程管理、能源调度、化工信息化工厂、楼宇自动化等应用环境。
产品特点
●支双核880M CPU,2Gb RAM，16MB FLASH,可选eMMC
●支持32路RS232/485串口，串口无需切换，即接即用
●可用直连网线连接交换机，路由器的CONSOL口，无需定做串口线
●每路串口支持12V/500MA电流输出
●RS232波特率支持最高921600bps
●串口数据格式支持:RAW透传模式或者Telnet模式
●支持TCP Server，TCP Client，UDP Server，UDP Client，Modbus-RTU转Modbus TCP Server 协议
●支持4路100/1000M以太网口
●支持1路SFP光口
●宽温设计支持-40+85摄氏度工作环境
●采用硬件看门狗设计，永不死机
●支持WEB中英文配置页面
技术参数
|
硬件参数 |
|
|
产品名称 |
32口RS232/485机架式串口服务器 |
|
型号 |
SLK-S532R-PLUS |
|
CPU |
工业级双核880M CPU |
|
内存 |
2Gb RAM,16MB Nand FLASH,可定制更大存储空间 |
|
接口 |
|
| SFP光口 | 1个SFP 1000M 光纤口，支持标准的光模块，默认工作在LAN口模式 |
|
以太网接口 |
默认3个1000M LAN口，工作在交换机模式 |
| 默认1个1000M WAN口 | |
|
速率：10/100 Mbps, auto MDI/MDIX |
|
|
连接器:8-pin RJ45 |
|
|
保护： 2.4 kV built-in |
|
|
默认 IP:192.168.0.233 |
|
|
串口性能 |
||||||||
|
串口 |
串口数量:32 |
|||||||
|
连接器: 8-pin RJ45 |
||||||||
|
信号: RS-232:TxD/RxD/ GND, RS485-(A,B) |
||||||||
|
串口参数 |
数据位: 5, 6, 7, 8 停止位: 1, 1.5, 2 校验位: None, Even, Odd, Space 波特率: 300bps to 115200 kbps |
|||||||
|
串口保护 |
RS232/485带15 Kv ESD保护 |
|||||||
|
RS485 带TVS 保护 |
||||||||
|
RS-485终端电阻: 120 Ω |
||||||||
|
串口引脚定义 |
|
|
RS232/485 |
RS232-(TXD,RXD,GND),RS485-(A,B) |
|
RJ45连接器 |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
RS485(A) |
RS485(B) |
TXD |
GND |
GND |
RXD |
NC |
NC |
| 非标POE电源输出 | |||||||
| 每路串口支持12V/500MA MAX电源输出，每4路串口可通过WEB页面打开或着关闭电源输出，默认关闭 | |||||||
|
IP端口分配 |
||||||||
|
Port1 |
Port2 |
Port3 |
Port4 |
----- |
Port29 |
Port30 |
Port31 |
Port32 |
|
4001 |
4002 |
4003 |
4004 |
------ |
4029 |
4030 |
4031 |
4032 |
|
每个串口对应为一个端口号，可通过虚拟串口为COM口 |
||||||||
|
软件参数 |
|
|
软件性能 |
网络协议: TCP, UDP, DHCP ,DNS, Modbus TCP Server |
|
配置方式: Web 配置 |
|
|
工作模式: TCP Server,TCP Client，UDP Server， UDP Client,，Modbus RTU to Modbus TCP Server |
|
|
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64) |
|
|
物理参数 |
|
|
物理参数 |
材质：铁质 |
|
标准1U机架，440*222*44（单位：MM） |
|
|
带安装配件尺寸,520*222*44(单位：MM) |
|
|
温度 |
工作温度: -40 to 75°C (-40 to 167°F) |
|
存储温度: -40 to 85°C (-40 to 167°F) |
|
|
相对湿度： 5 to 95% |
|
|
电源 |
输入电压: AC100-250V |
|
重量 |
净重：2.5KG |
|
毛重：3KG |
|
|
保修 |
2年 |
订购信息
|
订购型号 |
型号解释 |
|
SLK-S532R |
SLK-S532R-PLUS 32口RS232/485串口服务器1台，AC电源线1条，网线1条，说明书提供电子档 |
| SLK-S532R-PLUS(POE) | SLK-S532R-PLUS(POE)32口RS232/485串口服务器1台，AC电源线1条，网线1条，说明书提供电子档 |
应用案例
产品尺寸
相关下载
- Serillink SLK-S532R-PLUS串口服务器产品规格书 [2024-06-17] | 直接下载
