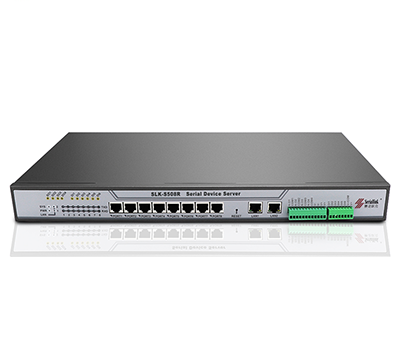

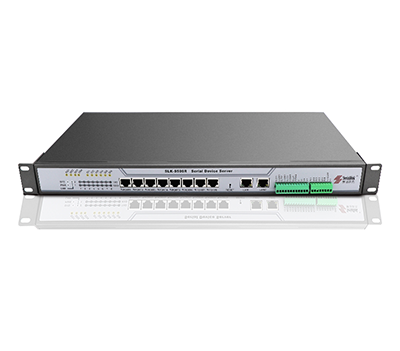

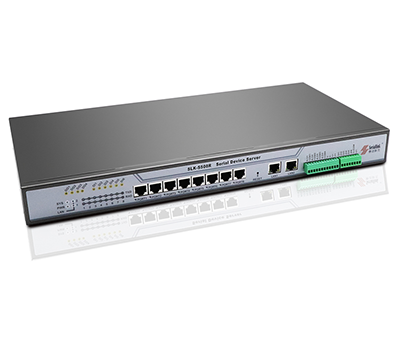

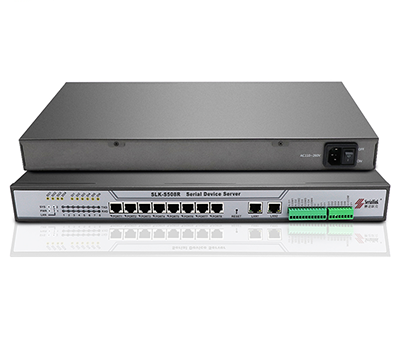

SLK-S508R-8口机架式串口服务器
- 产品概述
- 技术参数
- 订购信息
- 应用案例
- 产品尺寸
- 相关下载
赛诺联克（SERIALLINK）SLK-S500R 系列串口服务器是将多路分散的，低速的，不同标准的串口设备转换成以太网进行集中管理，安装虚拟串口之后可以实现对串口数据的远程读取。SLK-S508R 系列串口服务器支持多种工作模式， TCP 服务端模式、UDP模式等工作模式，允许用户软件通过TCPIP加端口号访问串行设备,另外，也支持虚拟串口的方式访问串行设备。接口方面支持8路RS232/485串口并带DC12V电源输入可为其它的串口设备供电， 2路10/100M以太网口以及6路开关量输入，4路开关量输出提高了工程效率。广泛应用于机房监控，能源，化工信息化工厂，楼宇自动化等应用环境。
产品特点
●支持8路RS232/485串口，串口无需切换，即接即用
●支持8路串口带12V电源输出可为其它串口设备供电
●支持6路开关量输入，4路开关量输出
●支持MODBUS-RTU读写IO口数据
●支持2路10/100M以太网口
●宽温设计支持-30+65摄氏度工作环境
●采用硬件看门狗设计，永不死机
●支持WEB中英文配置页面
●可选集成4G全网通短信报警模块
技术参数
|
硬件参数 |
|
|
产品名称 |
8口RS232/485机架式串口服务器 |
|
型号 |
SLK-S508R |
|
CPU |
32bit,400 MHZ |
|
内存 |
64M RAM,8M Flash |
|
接口 |
|
|
以太网口 |
接口数量:2 |
|
速率：10/100 Mbps, auto MDI/MDIX |
|
|
连接器:8-pin RJ45 |
|
|
保护： 2.4 kV built-in |
|
|
默认IP:192.168.0.233 |
|
|
串口性能 |
|
|
串口 |
串口数量:8 |
|
连接器:RJ45接口 |
|
|
信号: RS-232:TxD/RxD/ GND RS-485-2w: A, B |
|
|
串口参数 |
数据位: 5, 6, 7, 8 停止位: 1, 1.5, 2 校验位: None, Even, Odd, Space 波特率: 300bps to 115200 kbps |
|
串口保护 |
RS232/485带15 kV ESD保护 |
|
RS232/485带TVS保护 |
|
|
RS-485终端电阻: 120 Ω |
|
|
串口引脚定义 |
|||||||||||||||||||||||
|
串口带电输出 |
8路RJ45串口,第7,8脚+12V输出，电源负4,5脚与RS232共地 |
||||||||||||||||||||||
|
串口引脚定义 |
RS232-(TXD,RXD,GND),RS485-(A,B引脚) |
||||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||||||||||||||||
|
A(RS485) |
B(RS485) |
TXD |
GND（共地） |
GND（共地） |
RXD |
V+（12V） |
V+(12V) |
||||||||||||||||
|
开关量定义 |
|||||||||||||||||||||||
|
开关量输出 |
4路常开输出,2路12V电源输出 |
||||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
||||||||||||
|
NO1 |
COM1 |
NO2 |
COM2 |
NO3 |
COM3 |
NO4 |
COM4 |
12V- |
12V- |
12V+ |
12V+ |
||||||||||||
|
开关量输入 |
6路开关信号输入,1路12V电源输出 |
||||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||||||||||||||||
|
DI1 |
DI2 |
DI3 |
DI4 |
DI5 |
DI6 |
12V- |
12V+ |
||||||||||||||||
|
定义 |
开关量采集IP端口为3022，可以使用默认IP192.168.0.233+3022端口虚拟串口，然后使用标准的MODBUS-RTU进行读或者写操作 |
||||||||||||||||||||||
|
IP端口分配 |
||||||||
|
串口1 |
串口2 |
串口3 |
串口4 |
串口5 |
串口6 |
串口7 |
串口8 |
开关量 |
|
4001 |
4002 |
4003 |
4004 |
4005 |
4006 |
4007 |
4008 |
3022 |
|
每个串口对应为一个端口号，可通过虚拟串口为COM口 |
||||||||
|
Modbus |
|
|
Modbus 功能 |
可以通过Modbus TCP 访问8口Modbus RTU串口设备 |
|
软件参数 |
|
|
软件性能 |
网络协议: TCP, UDP, DHCP ,DNS |
|
配置方式: Web 配置 |
|
|
工作模式: TCP Server, UDP |
|
|
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64) |
|
|
物理参数 |
|
|
材质尺寸 |
材质: 铁质 |
|
标准1U机架，440*221*44（单位：MM） |
|
|
带安装配件尺寸,483.6*231*44(单位：MM) |
|
|
温度 |
工作温度: -35 to 65°C (-40 to 167°F) |
|
存储温度: -40 to 85°C (-40 to 167°F) |
|
|
相对湿度： 5 to 95% |
|
|
电源 |
输入电压: AC100-250V 输出电压: DC12V/6A（整机功耗） |
|
重量 |
净重：2.38KG |
|
毛重：3.05KG |
|
|
保修 |
2年 |
订购信息
|
订购信息 |
|
|
订购型号 |
型号解释 |
|
SLK-S508R |
标准配置，8口RS232/485，每路带12V电源输出，6路数字输入，4路数字输出 |
